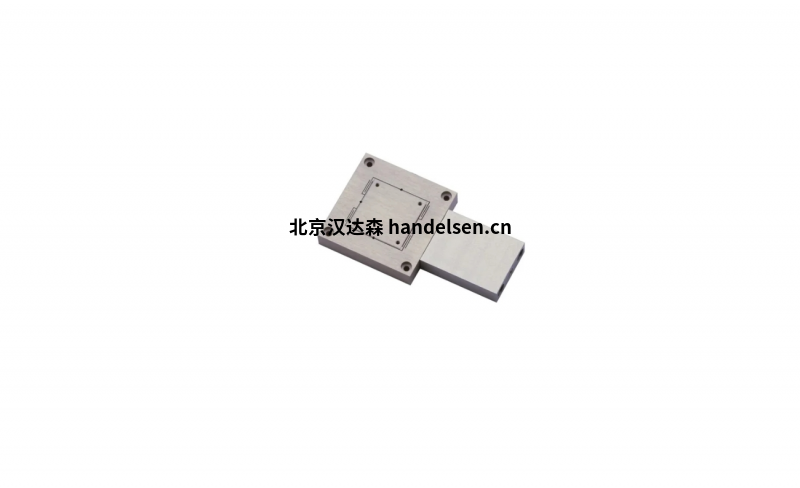

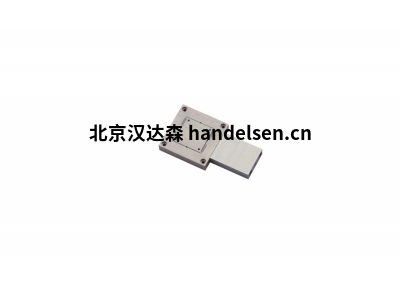

在高端科研與精密工業領域，XY軸平面納米定位對負載能力、動態響應與定位精度的協同要求日益嚴苛。法國PIEZOCONCEPT推出的HS1.10納米定位器，以10μm行程、0.01nm分辨率及7000Hz高諧振頻率為核心亮點，搭配1kg大負載能力，成為緊湊型平面定位系統的優選方案，可靈活組合為多軸系統，廣泛適配科研實驗與工業檢測場景。



一、技術架構：剛性與精度的協同設計

HS1.10的卓越性能源于壓電直驅與柔性鉸鏈的一體化架構，融合高剛性材料工藝與閉環傳感技術，在保障大負載能力的同時，實現納米級定位穩定性，徹底解決傳統定位設備負載與精度難以兼顧的痛點。

1.1 壓電直驅與柔性鉸鏈一體化結構

HS1.10采用航空級鋁合金一體成型工藝，通過精密電火花加工（EDM）打造柔性鉸鏈導向機構，替代傳統機械軸承與傳動部件，從根源上消除摩擦損耗與回程間隙，確保運動軌跡的精準可控。內部搭載預載壓電陶瓷驅動器，基于逆壓電效應將電信號直接轉化為機械位移，無中間傳動鏈路，響應速度較傳統電磁驅動平臺大幅提升，X軸諧振頻率可達7000Hz，能快速完成高頻次定位與掃描任務。

1.2 高精度閉環傳感控制系統

作為精度保障核心，HS1.10集成高分辨率位移傳感器，構建全行程閉環控制回路，實時捕捉位移信號并動態補償壓電材料固有遲滯與溫度漂移，將分辨率控制在0.01nm，重復定位精度優于0.1μm，滿足高端科研對定位一致性的嚴苛要求。

二、典型應用場景：賦能多領域精密作業

憑借0.01nm高精度、1kg大負載、7000Hz高速響應及靈活擴展特性，HS1.10已在高?？蒲小雽?dǎo)體檢測、光子學校準等領域?qū)崿F(xiàn)規?；瘧?yīng)用，成為多軸定位系統的核心組成部件。

3.1 高?？蒲腥S定位系統

在材料表征、生物醫學等科研實驗中，HS1.10常與Z-STAGE系列定位器組合，構建XYZ三維納米位移平臺。在材料微觀力學性能測試、單細胞操控等實驗中，該系統憑借高精度與高穩定性，為科研數據采集提供了可靠支撐。

3.2 精密測量與光學校準

在表面形貌測量、光學組件對準等場景中，HS1.10的大負載與高精度優勢顯著。可承載小型干涉儀、顯微鏡物鏡等設備，實現樣品或光學組件的平面精準定位，其7000Hz高諧振頻率能快速完成多點掃描測量，提升檢測效率；0.01nm分辨率可捕捉微觀形貌的細微變化，確保測量數據的準確性。

3.3 多軸系統集成應用

HS1.10具備良好的模塊化擴展能力，可通過轉接板與同品牌其他定位器組合，靈活構建2軸、3軸定位系統，適配不同維度的定位需求。在光子學領域，搭配Z軸定位器可實現光纖耦合對準、微透鏡陣列定位等三維調節任務，提升耦合效率與系統穩定性；在微納加工領域，多軸組合系統可實現樣品的高精度平面移動與垂直升降，配合高速響應特性，優化加工效率與成品精度。
