（1）Behlke 公司介紹

Behlke 是高電壓半導體堆棧領域的品牌領導者。產品電壓范圍可達20V，適用于交流與直流應用，且支持單相或橋接配置。Behlke 公司設計采用了高度靈活的模塊化結構。因此，可提供多種技術調整選項，以滿足客戶特定需求

（2）Behlke  HTS 301-03-GSM 高壓開關的應用領域

BEHLKE高壓固態開關被廣泛應用于科學、工業、軍事、激光和醫療領域，如醫療沖擊波發生器、粒子加速器、TOF質譜儀、等離子體發生器、EMC測試儀器、隔離測試儀、點火裝置、離子注入器、安全開關、Q開關、Pockels單元驅動器、撬棍開關、電穿孔系統、食品滅菌器、軍用雷達調制器等。

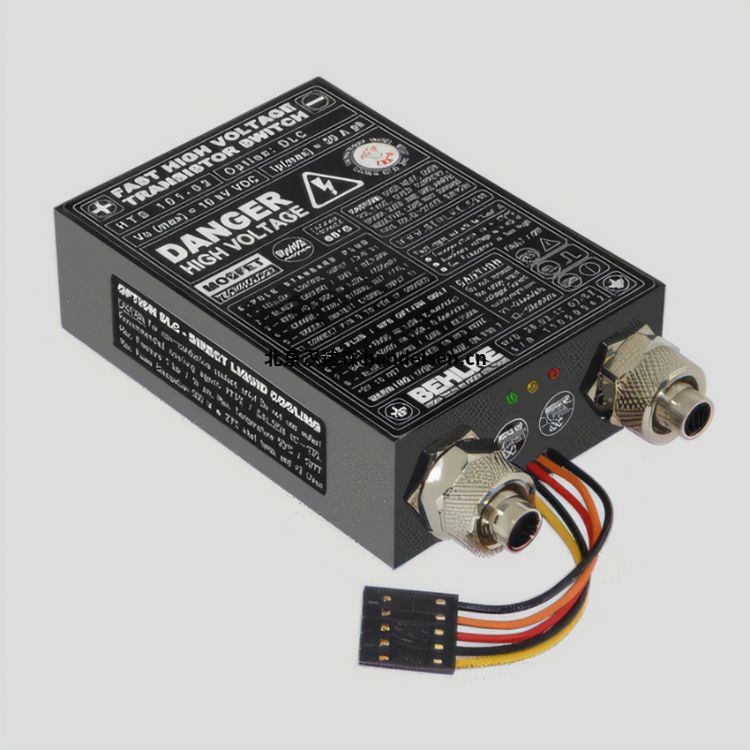

（3）Behlke  HTS 301-03-GSM 高壓開關介紹

HTS GSM 中的切換模塊由兩條相同的MOSFET切換路徑構成，這兩條路徑分別形成所謂的半橋電路和推挽電路。兩個切換路徑均由一個共同的驅動器進行控制，該驅動器同時還為其中一個開關提供邏輯信號否定功能。這些開關彼此間處于被動鎖定狀態，從而能夠在任何情況下(包括控制輸入受到電磁干擾(例如由于糟糕的電磁兼容性設計所致)影響的情況下)排除橋路中的短路現象。

（4）Behlke HTS 301-03-GSM 注意事項

快速推挽開關(半橋)對反向電流非常敏感來自感性負載或增加的接線電感。反向電流 可能以未定義的方式導通本征(寄生)MOSFET二極管。這可能導致電橋開關路徑短路災難性故障的進一步結果。請始終確保沒有電流擺回開關的輸出端。這應該得到驗證通過示波器測量，最大為實際工作電壓的10%。請始終連接足夠的緩沖電容器(最好是陶瓷電容器類型)直接連接到高壓輸入并使用足夠的串聯阻尼長輸出接線情況下的電阻器。MOSFET開關上的感性負載始終需要快速續流二極管網絡(串行阻斷二極管+并聯續流二極管)。該保護二極管網絡可以通過BEHLKE FDA系列的單個二極管安裝在外部。它也可以作為選件I-FWDN集成到開關模塊中。

Behlke  HTS 301-03-GSM 高壓開關應用于工業科學行業
