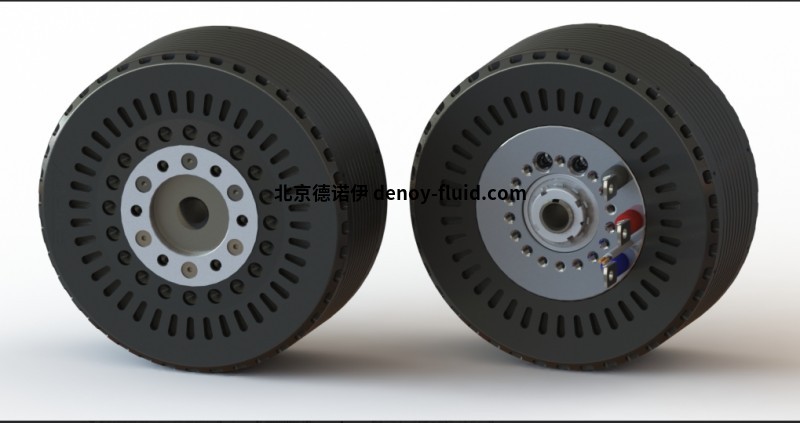

EMRAX 268 是一款緊湊型軸向磁通永磁同步電動機，具有高功率/扭矩密度。268 是輕型航空、船舶和牽引應用中備受青睞的電機選擇。它也可以用作液壓替換單元或輕型高功率輸出發電機。268 是首個獲得歐洲航空安全局（EASA）通用航空使用認證的電動發動機。



EMRAX 268

直徑|長度268毫米|94毫米

重量21,4-22,3公斤

冷卻空氣/水/組合

峰值|連續功率210 kW|117 kW*

峰值|連續扭矩500 Nm|250 Nm*

最高速度4500每1k展現的收入

工作電壓100-830 V

效率高達96%*

位置傳感器旋轉變壓器/編碼器



EMRAX 268

高壓

EMRAX 268

中等電壓

EMRAX 268

低電壓

AC=風冷

LC=液體冷卻

CC=組合冷卻（空氣+液體）

AC LC CC AC LC CC AC LC CC

防護IP21 IP66 IP21 IP21 IP66 IP21 IP21 IP66 IP21 IP66 IP21

冷卻規格

環境

空氣20 C

20 m/s

分鐘。

6升/分鐘，

最大限度。

50°C

AC+LC*

環境

空氣20 C

20 m/s

分鐘。

6升/分鐘，

最大限度。

50°C

AC+LC*

環境

空氣20 C

20 m/s

分鐘。

6升/分鐘，

最大限度。

50°C

AC+LC*

最高電機溫度[°C] 120

電機連接類型UVW或2x UVW UVW或2x UVW UVW或2x UVW

峰值功率所需的電壓[VDC]**830 Vdc 830 Vdc 340 Vdc

電機峰值效率[%] 96%

峰值功率S2 2min[kW] 135 kW at 2600每1k展現的收入210 kW at 4500每1k展現的收入210 kW at 4500每1k展現的收入

連續功率S1（kW）80 85 100 94 100 117 94 100 117

峰值扭矩[Nm] 500

連續扭矩[Nm] 200 213 250 200 213 250 200 213 250

限速[每1k展現的收入] 4500

空載時KV常數[rpm/VDC] 5,85 9,39 24,09

額定負載下的KV常數[rpm/VDC] 4,72 7,59 19,48

峰值負載時的KV常數[rpm/VDC] 3,20 5,17 13,26

KT常數[Nm/AR管理系統] 1,61 1,00 0,39

峰值電機電流[AR管理系統] 320 500 1300

連續電機電流[AR管理系統] 130 220 550

25°C[mΩ]時的內相電阻***21,87 9,85 1,65

1相[µH]的LD誘導330,5 140,0 22,5

感應電壓[VRMS/每1k展現的收入] 0,12531 0,07823 0,03045

磁通量-軸向[VS] 0,09769 0,06099 0,02374

定子繞組上的溫度傳感器KTY 81/210

極對數10

繞組配置星形

轉子慣量[kg*m²] 0,05769

軸承配置6208|3207

重量[kg] 21,4 22,3 21,9 21,4 22,3 21,9 21,4 22,3 21,9

*組合式冷卻電機（CC）需要風冷和液冷電機的冷卻規格才能達到其規格。它不能只作為風冷電機冷卻。

每個EMRAX電機都需要足夠的空氣循環。電機在任何情況下都不應完全封閉。請查看EMRAX電機手冊以了解更多信息。

應用程序的性能將取決于您的安裝詳細信息和邊界條件。請聯系我們了解更多信息。

**所有電機都經過833V最大電壓測試。

***測量相位到相位，然后除以2。

由于830 V電壓限制，高壓選項以低于其限制的速度運行。

給出的所有值均適用于標準3相UVW版本，請就2x UVW值咨詢EMRAX。R1UVW=2*R2UV



機械

類型： 軸向磁通電機/發電機

外殼直徑： 268 毫米

軸向長度： 91 毫米

干物質： 21.4 千克（交流）/ 21.9 千克（CC）/ 22.3 千克（LC）

定子冷卻： 空氣 （IP21） / 組合式 （IP21） / 液體 （IP66）

安裝： 正面：6 個 M8 螺紋孔

背面：16 個 M8 螺紋孔

堆垛： 兩個電機可以堆疊在一起，以實現雙倍的功率/扭矩。

電氣

最大電池電壓： 830 （高壓） / 830 （中壓） / 340 Vdc （低壓）

峰值功率

（4500 RPM 時）： 210 千瓦

持續功率*： 高達 117 kW

峰值扭矩： 500 牛米

連續扭矩*： 高達 250 Nm

效率： 92-98%

*受驅動循環、熱條件和控制器能力的影響。
