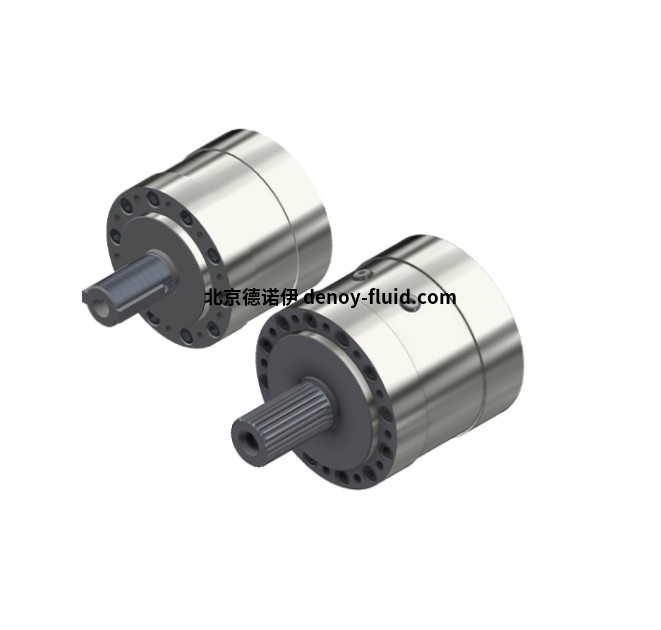

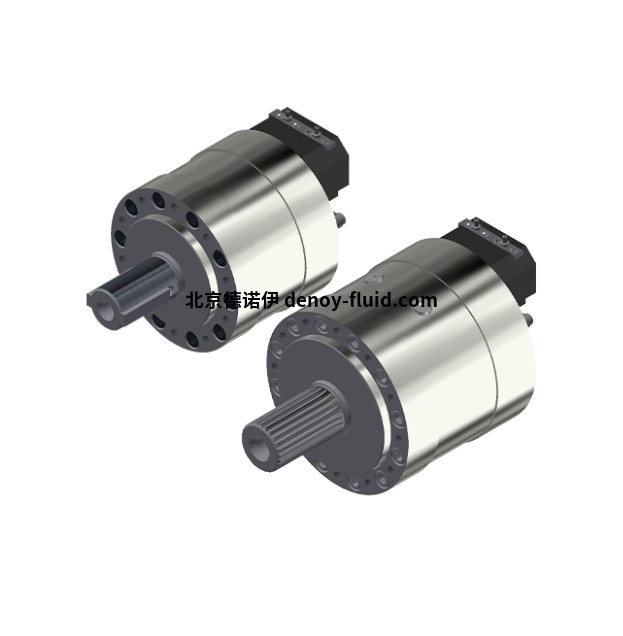

Hense Systemtechnik的 HSE系列旋片旋轉電機可用于任何安裝位置。旋轉電機還具有末端位置阻尼功能，有或沒有可調節的旋轉角度限制。這是指制動，即旋轉運動的減速，直到它停止。對于阻尼，流出介質的孔徑橫截面不斷減小，從而通過液壓減慢移動質量的速度。當鉆孔完全關閉并且介質無法再排出時，達到最終位置。



Hense旋轉電機 HSE 06SP具有終端位置阻尼功能，可實現帶或不帶可調節旋轉角度限制，能使旋轉運動在終端位置平穩停止，有效減少?zèng)_擊，保護設備。



產品特點

1)終端位置阻尼：具備終端位置阻尼功能，可使旋轉運動在終端位置平穩停止。通過讓流出介質的孔的橫截面不斷減小，液壓上減慢移動質量，直至到達終端位置，有效減少?zèng)_擊，保護設備。

2)角度限制可調：可帶或不帶可調節旋轉角度限制，能根據實際應用需求，靈活設定旋轉角度范圍，實現精準的角度控制，滿足不同工況要求。

基于旋轉葉片原理：一個與輸出軸剛性連接的旋轉葉片和一個固定葉片將環形氣缸內部分隔成兩個腔室，通過對旋轉葉片腔室加壓，直接產生旋轉運動和扭矩，可實現最大 290° 的非完整圓周運動。

3)高負載能力：具有較高的扭矩輸出能力，在一定壓力條件下可提供強大動力。標準回轉執行器尺寸 01 至 11，在 200 巴壓力下，最大扭矩可達 56 千牛米，HSE 06SP 作為其中一款，也具備相應的負載能力，可滿足多種負載需求。

4)高精度控制：能夠?qū)崿F(xiàn)較為精確的角度控制和運動控制，可滿足對精度要求較高的應用場景，如機床工作臺旋轉、自動化生產線物料轉運等，能精準定位，保證設備運行的準確性。

5)結構緊湊：設計緊湊，占用空間小，便于安裝和集成到各種設備和系統中，有利于節省設備空間，提高空間利用率。

6)可靠性高：經過大量測試和實際應用驗證，產品質量可靠，在正常使用條件下具有較長的使用壽命，且維護成本低，可實現免維護運行，降低使用成本和維護工作量。



主要參數

比扭矩[Nm/bar]：2831

工作壓力[bar]：200

公稱扭矩[Nm]：5662

旋轉角度[度°]：270

軸端（Z）ahn軸（P）屁股彈簧：P



應用領域

機械工程：可用于機床的工作臺旋轉，實現工件在不同角度的加工；也能應用于自動化生產線中的物料轉運裝置，將物料準確地旋轉到位置，提高生產效率。

工程機械：例如起重機的旋轉機構，能夠提供強大的扭矩和精確的角度控制，確保起重機在不同工況下準確地吊運貨物；挖掘機的工作臂旋轉也離不開此類旋轉電機，它能使挖掘機的工作臂靈活轉動，進行挖掘、裝載等作業。

可再生能源：在風力發電中，可用于偏航系統，使風力發電機的機頭能夠根據風向準確調整方向，以提高發電效率；在太陽能跟蹤系統中，帶動太陽能電池板跟隨太陽的位置變化進行旋轉，實現的采光角度，提高太陽能的利用率。

特種車輛制造和賽車運動：在特種車輛中，如越野車輛的絞盤驅動、高空作業車的臂架旋轉等；在賽車中，可用于驅動可調式尾翼的旋轉，以根據不同的賽道條件和車速調整尾翼角度，提供合適的下壓力，增強賽車的穩定性和操控性。

船舶制造：用于船舶的舵機系統，控制船舶的轉向，確保船舶航行的準確性和安全性；也可用于船舶起重機、艙口蓋的旋轉驅動等，實現船舶設備的精確運動和可靠性能。



型號列表

HSE 01SZ

HSE 01SP

HSE 02SZ

HSE 02SP

HSE 03SZ

HSE 03SP

HSE 04SZ

HSE 04SP

HSE 05SZ

HSE O5SP

HSE 06SZ

HSE 06SP

HSE 07SZ

HSE 07SP

HSE 08SZ

HSE 08SP

HSE 09SZ

HSE 09SP

HSE 10SZ

HSE 10SP

HSE 11SZ

HSE 11SP
