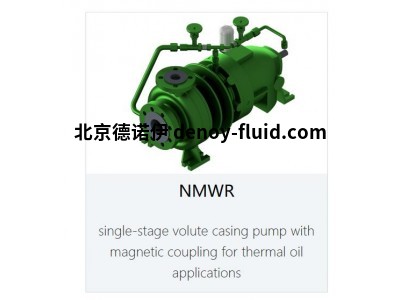

NMWR 型

帶磁力耦合器的單級渦殼泵，用于導熱油應用

最大 Q 值 1400 立方米/小時**

最大 H：250 米**

工作壓力： 25 bar*

溫度： 450°C* 450°C*

描述

NMWR 型是一種渦殼泵，其外殼尺寸符合 ISO 2858 標準，磁力耦合器適用于熱油應用。

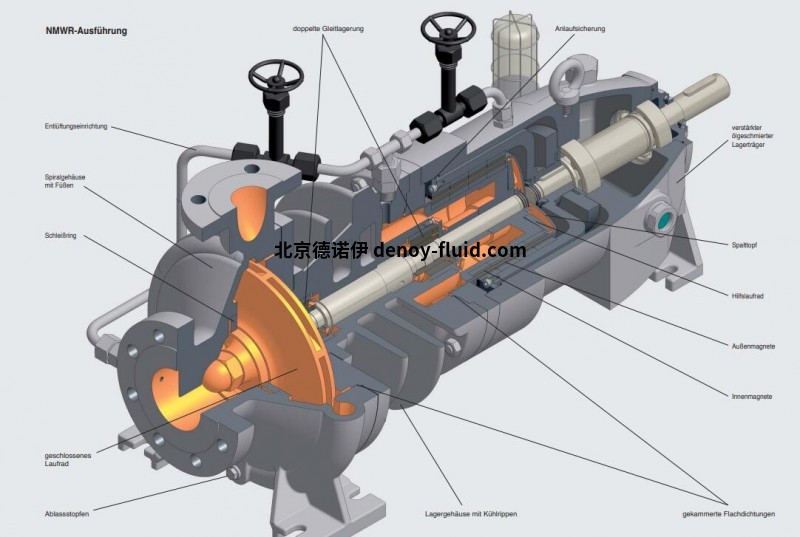

該泵配有永磁聯軸器，密封外殼將流體密封在外部。

帶有模制肋條的軸承座設計為冷卻件。因此，間隙罐區域的溫度明顯低于蝸殼內的流動溫度。

沒有內部循環?；瑒?dòng)軸承和節流部分可防止受污染的產品與磁體空間中的清潔介質發生交換。

如果渦流損耗較大，則需要額外的冷卻回路。

為此不需要冷卻水。

泵不能自動排氣，必須通過排氣裝置打開吸氣滑道排氣。

泵軸采用碳化硅滑動軸承，驅動軸采用油潤滑滾子軸承。吸入側和壓力側的標準配置為耐磨環。

除了底座支撐外，蝸殼還可提供軸裝懸掛裝置。

應用

石油與天然氣、化學、石化、近海、船舶技術/海洋、加油設備與航空、工業加熱系統/熱載體、儲罐/油庫、可再生能源/環境工程

技術數據

Q 最大值 1400 立方米/小時**

最大高度： 250 米**

工作壓力： 25 bar*

溫度： 450°C 450°C*

最大轉速： 3500 min-1

密封墊/機械密封：磁性耦合

安裝：水平

自吸：無

軸承：滾動軸承，產品側滑動軸承

潤滑：油

材料：球墨鑄鐵/鑄鋼

標準：ISO 15783 ISO 15783

防爆等級：2 類 / 1 區

應用領域

無泄漏泵用于

泵送溫度范圍為 250 至 400°C 的導熱油，無需外部冷卻。

這種泵基本上無需維護、

可用性遠遠超過傳統泵

帶機械密封的傳統泵。

雙作用機械密封泵

使用合成油時，不再需要雙作用機械密封和熱虹吸容器以及相應的監控系統。

最大流量和揚程：

50 Hz - 約 900 m3

/約 150 米

工作壓力：20 巴，可根據要求提供更高的壓力
