描述

NCR 型是一種單級渦殼泵，其工藝設計符合 API 610，設計為 OH2，具有軸向吸油口和軸向中心、垂直向上的壓力油口。

渦殼具有堅固的鑄件支撐，用于中心軸懸掛以及焊接和法蘭排空。

軸向推力補償通過溢流孔進行，而徑向環和分瓣環則是進氣側和出氣側的標準配置。

大氣密封由異型金屬對金屬密封件實現。

泵軸安裝在一對背靠背設計的圓柱滾子軸承和角接觸球軸承中。兩側均安裝有可更換的軸承密封件。

密封腔的設計可以安裝符合 API 682 標準的機械密封。

應用

石油與天然氣、化學、石化、近海、船舶技術/海洋、加油設備與航空、儲油庫/油庫、可再生能源/環境工程

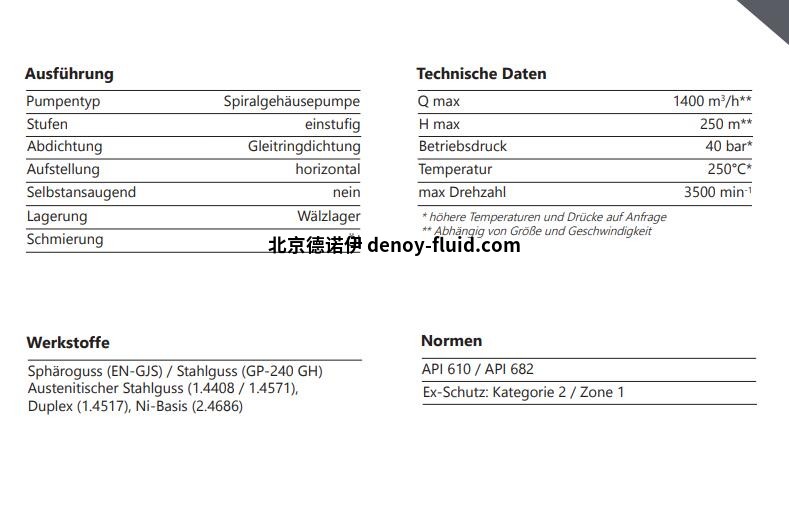

技術數據

Q 最大值 1400 立方米/小時**

最大高度： 250 米**

工作壓力： 40 bar*

溫度： 250 °C*

最大轉速： 3500 min-1

密封墊/機械密封：機械密封

安裝：水平

自吸：無

軸承：滾動軸承

潤滑：油

材料：雙相鋼、鎳基、球墨鑄鐵/鑄鋼、奧氏體鋼

標準：API 610 API 610

防爆等級：2 類 / 1 區

NCR 型是一種單級渦殼泵，其工藝設計符合 API 610 OH2 型標準，具有軸向吸油口和中心線垂直向上的排油口。渦殼有堅固的模制支撐，用于中心線懸掛

以及焊接法蘭排放口。與大氣的密封是通過

通過金屬對金屬設計的型材密封環實現。泵軸由

圓柱滾子軸承和一對背靠背設計的角接觸球軸承支撐。

兩側均安裝有可更換的軸承密封件。密封腔的設計可安裝符合 API 682 標準的機械密封。

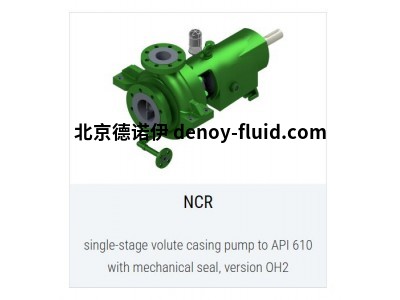

NCR 型

符合 API 610 標準的單級渦殼泵，帶機械密封，型號 OH2

Q max： 1400 立方米/小時**

最大 H：250 米**

工作壓力： 40 bar*

溫度： 250 °C*
