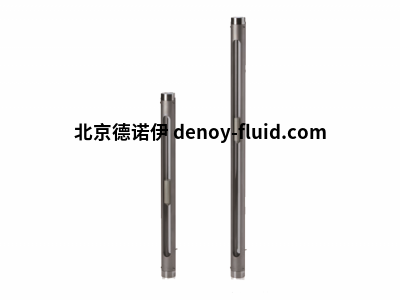

Kirchner und Tochter 電平指示器NA / NA-4VA由硼硅酸鹽玻璃制成的測量管

帶不銹鋼保護管的裝置

提供兩個不同的版本

由于簡單的操作模式而可靠

媒體特定浮動

可選地

防爆設計

限值開關

使用領域

無處不在，適用于開口或封閉容器中液體的液位測量

設計與應用

Kirchner und Tochter NA 和 NA-V4A 型號系列的設備根據浮力原理運行。它們專為垂直安裝而設計。

Kirchner und Tochter NA 由顯示器、法蘭、浮子管和浮子組成，用作地板下安裝液體容器等的液位指示器。

液位指示器 NA-V4A 由一個不銹鋼套筒、一個由硼硅酸鹽玻璃制成的浮子管和連接頭組成，安裝在罐外。

每個設備都包含一個由硼硅酸鹽玻璃制成的測量管，并根據所需的連接幾何形狀進行定制。

通過安裝可在整個測量范圍內調節的電氣限值開關，這些設備還可用于遠程監控。

介質

水

油

堿

酸

工作原理

液位計NA由安裝在罐內的顯示部分、管道和浮子組成。浮子通過連桿連接到顯示部分中的磁鐵支架。當罐中的液位上升時，浮子和桿在浮力的作用下向上移動，可以從顯示屏上讀取液位。

液位指示器 NA-V4A 根據連通容器的原理工作，安裝在罐外。它通過進料管和溢流口連接到水箱。當罐中的液位上升時，測量管中的液位也會上升。

Kirchner und Tochter 類型系列

Kirchner und Tochter NA：在頂部組件上

Kirchner und Tochter NA-V4A：并聯組件

Kirchner und Tochter NA-V4A Rp：帶管接頭的平行組件

Kirchner und Tochter NA-V4A Gi：帶內螺紋的平行組件

Kirchner und Tochter NA-V4A Ga：帶外螺紋的平行組件

Kirchner und Tochter NA-V4A DN：帶法蘭連接的平行組件

Kirchner und Tochter NA。。。MSKW…：帶限值開關（轉換）

Kirchner und Tochter NA。。。Ex：防爆設計

技術數據

20°C時標稱壓力等級PN 10

工作壓力8巴

耐溫性80°C，可選100°C

環境溫度90°C

連接NA NA-V4A

焊接到液體容器

Rp、Gi、Ga、DN

腐蝕防護

耐腐蝕等級環氧漆烘干，交通藍（RAL 5017），

緞面處理：C2

材料

設計NA

墊圈標準：NBR、EPDM

可選：FKM、FFKM

陳列

保護管P235，1.4301（帶MSKW）

封頭S355

鍍鋅可鍛鑄鐵管接頭

測量玻璃硼硅酸鹽玻璃

下部結構

浮子1.4571

連桿1.4571

法蘭和浮管S355

設計NA-V4A

保護管1.4301

封頭1.4571

浮動

適用于帶有限值開關的版本

PP，可選：PVDF、PTFE

PP帶磁芯

測量玻璃硼硅酸鹽玻璃

墊圈標準：NBR、EPDM

可選：FKM、FFKM
