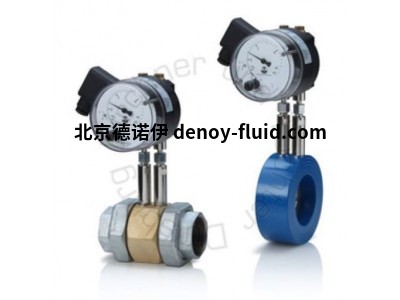

Kirchner und Tochter DDM 孔板設計用于測量和控制液體和氣體的流量。

該裝置根據壓差原理工作。

孔口處的壓差與通過管道的體積流量的平方成正比。

Kirchner und Tochter DDM-DN 節流孔安裝在管道的法蘭之間。DDM-Rp/Gi/Ga 節流孔使用管接頭或內螺紋或外螺紋安裝在管道中。穩流區域應為安裝點上游 6 DN 和安裝點下游 4 DN。

Kirchner und Tochter DDM 孔口可以配備市售的電氣或機械壓差計/開關或變送器。

Kirchner und Tochter DDM

根據 DIN EN 1092-1 在法蘭之間安裝

符合 DIN EN ISO 228 的內螺紋和外螺紋

管接頭符合 DIN EN 10226-1 (ISO 7-1)

根據客戶對液體和氣體的規格進行校準

水平或垂直安裝

無磨損，無移動部件

精度 滿量程的 2.5%

可選的差壓表/ - 各種設計的變送器

Kirchner und Tochter類型系列

Kirchner und Tochter法蘭間組件的DDM-DN孔口

Kirchner und Tochter帶管接頭的DDM Rp孔口

Kirchner und Tochter DDM Gi孔板，帶內螺紋

Kirchner und Tochter帶外螺紋的DDM Ga孔口

Kirchner und Tochter DDM Kompakt孔板，帶符合DIN EN 61518的差壓測量裝置連接

Kirchner und Tochter DDM防爆設計

技術數據

孔口處的測量原理壓差

空氣壓差：5-1000毫巴

H2O：100-1000毫巴

壓力損失約為壓差的40%

耐壓強度DDM

PN 16（請注意顯示單元）Perm。環境溫度-10+70攝氏度

燙發。介質溫度2）標準-10+最高70°C，最高130°C（絕緣線路），可選擇高于130°C的高溫設計

法蘭之間（DN）PN 10或PN 16，符合DIN EN 1092-1，A型和B型管接頭（Rp）

兩件式管件：帶圓柱形內螺紋的插入件

符合DIN EN 10226-1（ISO 7-1）

內螺紋（Gi）氣缸內緊固螺釘螺紋符合DIN EN ISO 228

外螺紋（Ga）氣缸外緊固螺釘螺紋符合DIN EN ISO 228 T1。

防爆制造商聲明，符合2014/34/EUCategory 3，Zone 2，T6-T1

材料

DDM DNRing S355，可選1.4571

腐蝕防護腐蝕等級

環氧粉末涂料，

交通藍（RAL 5017）光澤度C3

孔口1.4571

DDM轉速、-Gi、-Ga

鍍鋅可鍛鑄鐵管接頭（僅Rp）

孔板黃銅密封NBR，其他按要求提供
