產品概述

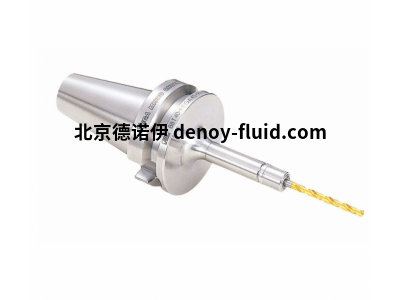

德國 Big Kaiser 的 BBT30-MEGA6S-60 微型卡盤是一款專為小直徑刀具設計的高精度、高性能卡盤，主要應用于高速加工和狹小空間加工場合，在航空航天、汽車制造、精密模具加工等對精度和空間要求較高的領域有著廣泛的應用 .







尺寸參數







該卡盤的外徑尺寸為 14mm，內徑尺寸即最大夾持直徑為 6.05mm，安裝面直徑 φd1 為 16.3mm，卡盤總長度 l 為 60mm，卡盤前端到安裝面的長度 l1 為 33mm，這些精確的尺寸設計使得卡盤能夠在有限的空間內提供穩定的刀具夾持，并確保與機床主軸及其他部件的良好適配性.







性能特點







• 高精度：BIG KAISER 筒夾卡盤在筒夾頭處的同心度，在 0xD 時保證小于 0.010mm，在 0.03xD 時小于 4μm，BBT30-MEGA6S-60 也不例外，能夠保證刀具在高速旋轉時的穩定性和精度，從而確保加工零件的尺寸精度和表面質量 .







• 高轉速：最高允許轉速可達 50,000min?¹，可滿足高速加工的需求，有效提高加工效率。其超 slim 的設計以及優秀的動平衡性能，使其在高速旋轉時能夠保持平穩，減少振動和噪音，延長刀具和機床的使用壽命 .







• 強夾緊力：配備相應的 NBC6S 筒夾，能夠?yàn)榈毒咛峁┓€(wěn)定可靠的夾緊力，防止刀具在加工過程中出現松動現象，確保加工的安全性和穩定性，可用于各種小直徑刀具的夾持，如鉆頭、鉸刀、立銑刀等，適用的刀具直徑范圍為 0.45 - 6.05mm .







其他特點







• 兼容性好：采用 BBT30 接口，能夠與市場上常見的 BBT30 機床主軸系統匹配，確保了卡盤與機床之間的剛性連接和動力傳遞效率 .







• 重量輕：自身重量?jī)H為 420g，重量輕有助于減少機床主軸的負載，提高機床的響應速度和加工精度，在高速加工中優勢明顯，同時也便于操作和更換刀具 .







• 維護方便：其結構設計相對簡單，易于拆卸和組裝，方便進行日常的維護和保養，降低了使用成本和維護時間，提高了生產效率 。



德國 Big Kaiser 微型卡盤 BBT30 - MEGA6S - 60：精密加工的得力助手







德國 Big Kaiser 的 BBT30 - MEGA6S - 60 微型卡盤作為一款專為小直徑刀具打造的高精度、高性能卡盤，在諸多精密加工領域發揮著關鍵作用，尤其適用于高速加工和狹小空間加工場景，廣泛應用于航空航天、汽車制造、精密模具加工等行業。







其尺寸設計極為精巧，外徑尺寸為 14mm，內徑尺寸即最大夾持直徑為 6.05mm，安裝面直徑 φd1 為 16.3mm，卡盤總長度 l 為 60mm，卡盤前端到安裝面的長度 l1 為 33mm。這樣的尺寸規格使它在有限空間內既能穩定夾持刀具，又能與機床主軸及其他部件適配。







這款卡盤，具備多項突出特點。在精度方面，BIG KAISER 筒夾卡盤在筒夾頭處的同心度，BBT30 - MEGA6S - 60 同樣如此，在 0xD 時保證小于 0.010mm，在 0.03xD 時小于 4μm。這使得刀具在高速旋轉時能保持高度穩定，確保加工零件的尺寸精度和表面質量達水準。例如，在航空航天零部件的微孔加工中，該卡盤能夠精準夾持微小直徑鉆頭，鉆出的孔徑公差控制在極小范圍內，滿足了航空發動機葉片冷卻孔等高精度加工需求。







高轉速性能也是其一大亮點，最高允許轉速可達 50,000min?¹，超 slim 設計與出色的動平衡性能讓它在高速旋轉時平穩運行，有效減少振動和噪音。在汽車制造領域的發動機缸體加工中，使用該卡盤夾持小直徑立銑刀進行高速銑削，不僅加工效率大幅提高，而且加工表面粗糙度顯著降低，提升了缸體的整體性能和使用壽命。







其配備的 NBC6S 筒夾能為刀具提供強勁且穩定的夾緊力，可有效防止刀具在加工過程中松動。適用于 0.45 - 6.05mm 的刀具直徑范圍，無論是鉆頭、鉸刀還是立銑刀，都能被牢固夾持。如在精密模具加工里，對于模具上的細微結構和小孔加工，該卡盤可穩定夾持鉸刀進行精鉸操作，確保模具的精度和質量，延長模具的使用壽命，降低生產成本。







此外，BBT30 - MEGA6S - 60 卡盤還具有諸多優勢。采用 BBT30 接口，與常見機床主軸系統兼容性，能保證卡盤與機床間的剛性連接與高效動力傳遞。自身重量?jī)H 420g，較輕的重量可減輕機床主軸負載，提升機床響應速度與加工精度，在高速加工中優勢盡顯，同時也便于操作與刀具更換。其結構設計相對簡單，易于拆卸組裝，方便日常維護保養，降低了使用成本與維護時間，提高了生產效率。







綜上所述，德國 Big Kaiser BBT30 - MEGA6S - 60 微型卡盤以其性能、精巧的設計和廣泛的適用性，成為精密加工領域重要工具，為眾多行業的高質量生產提供了有力保障。



德國Big Kaiser微型卡盤BBT30-MEGA6S-60
