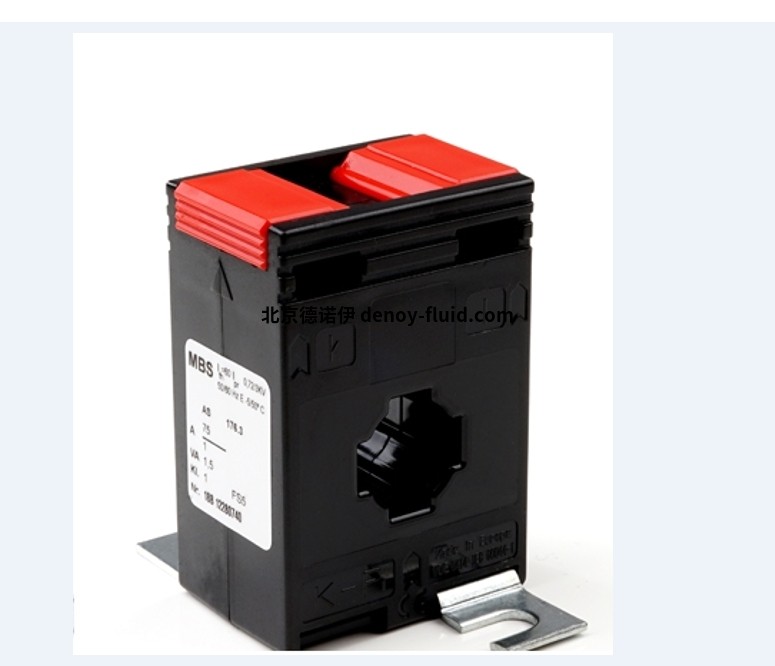

插入式電流互感器，初級標稱電流為 30 A 至 7,500 A，次級標稱電流為 5 A 或 1 A，精度等級為 0.2 s、0.2、0.5 s、0.5 和 1。所有設備均配有所需的緊固材料?？蛇x配與導軌窗口匹配的初級導電軌（電解液銅、鍍鎳），包括 DIN 933 螺釘，配有螺母、墊圈和彈簧墊圈，用于安裝在母線或類似環境中。



可選擇提供與棒窗相對應的初級導體棒（電解銅、鍍鎳），包括螺釘 DIN 933，配有螺母、墊圈和鎖緊墊圈，用于安裝在母線或類似產品中。



ASK 系列：

MBS AG  ASK31.3

MBS AG  ASK31.32u

MBS AG  ASK31.5

MBS AG  ASK31.52u

MBS AG  ASK31.6

MBS AG  ASK318.3

MBS AG  ASK31.4

MBS AG  ASK41.4

MBS AG  ASK421.4

MBS AG  ASK541.4

MBS AG  ASK51.4

MBS AG  ASK61.4







MBS AG ASK 176.3

尺寸：

母線1英寸毫米：17x6

圓形導體，毫米：15,2

寬度以毫米為單位：44

高度（毫米）：64,5

技術數據：

溫度。標稱連續電流Icth：1,0 x IN

標稱短時電流Ith：60 x IN，1 Sek。

最大限度。工作電壓UM：0,72 kV

隔離測試電壓：3 kV，Uev，50 Hz，1 min。

標稱額定頻率：50 Hz

隔離等級：E

一般技術數據：

限流系數：見標牌

工作溫度范圍：-5°C<T<+50°C

儲存溫度范圍：-25°C<T<+70°C

牢不可破的塑料外殼，由黑色聚碳酸酯制成，阻燃，超聲波焊接

帶正負鍍鎳的鍍鎳二次端子

螺絲

M5x10mm

自定義關稅號85043129

應用標準1 DIN EN 61869-1/2

應用標準2 DIN EN 42600-1/2









MBS AG ASK 205.3

尺寸：

母線1英寸mm：20x5

圓形導體，毫米：17,5

寬度以毫米為單位：48,5

高度以毫米為單位：65

深度（毫米）：50

技術數據：

溫度。標稱連續電流Icth：1,0 x Ipr

標稱短時電流Ith：60 x Ipr，1 Sek。

最大限度。工作電壓UM：0,72 kV

隔離測試電壓：3 kV，Uev，50 Hz，1 min。

標稱額定頻率：50/60 Hz

隔離等級：E

一般技術數據：

限流系數：見標牌

工作溫度范圍：-5°C<T<+50°C

儲存溫度范圍：-25°C<T<+70°C

牢不可破的塑料外殼，由黑色聚碳酸酯制成，阻燃，超聲波焊接

帶正負鍍鎳的鍍鎳二次端子

螺絲

M5x10mm

自定義關稅號85043129

應用標準1 DIN EN 61869-1/2

應用標準2 DIN EN 42600-1/2
