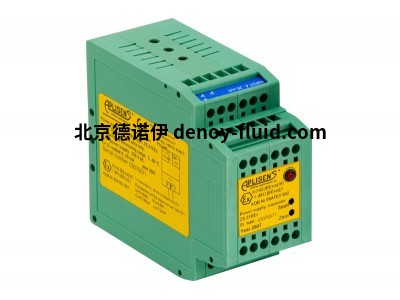

本安型網絡電源 和 隔離器 ZS-31Ex1

I(M1)[Exia Ma]I

 II (1)G [Ex ia Ga] IIC

 防爆等級的本質安全型

 電路完全電隔離

 (輸入-輸出、輸入-電源、輸出-電源）

 精度 0.1%

 外殼可安裝在標準

 導軌（TS35、TS32）

 應用和功能

 ZS-31Ex1 電源和隔離器是部分本安型設備，具有外部（輸入）本安功能。

 本安設備，帶有外部（輸入）本安電路。

本安電路。

 ZS-31Ex1 設計用于為在危險區域使用的本安型變送器供電，并具有以下功能

 本安型變送器供電。

 4...20 mA 信號，通過兩線制傳輸，并通過電隔離器將信號轉換為本安信號。

 并通過電隔離電路將信號

 電路將信號轉換為自動控制中使用的標準信號之一。

控制中使用的標準信號。

標準版 ZS-31Ex1 本安輸入電路的電源電壓為 25 V DC。

 標準版 ZS-31Ex1 的本安輸入電路電源電壓為 25 V 直流。根據

 根據客戶要求，該電壓可調至

 16 或 18 V 直流電壓。

 輸出電路可連接到任何設備

 輸出電路可連接到任何獨立供電電壓小于 250 V 的設備上（從跨

基于網絡的電源）。

電隔離

 IN-OUT 光電

 輸入-輸出網絡變壓器

 電路間測試電壓 2,5kVAC，50Hz 等效直流電壓

 轉換器

 精度 0,1%

 非線性 ±0.05

 溫度波動影響 ±0,1%/10°C

 負載電阻波動影響 ±0,05

 電源電壓波動影響 ±0,1%

 動態特性

 時常 c.0,05s（按排列方式：0,1...1s）

 電源

 額定電源電壓：230VAC±10

 最大功率 4VA

 正常使用條件

 環境溫度 5...60°C

 相對濕度 30...80

 外殼

 防護等級 IP20

 重量 0.35 千克

 校準

 用戶可通過電位計調整起始點和量程寬度的設置。

 用戶可以使用電位器調整量程的起始點和寬度。

 通過前面板上的標記孔，用戶可以使用電位器調整起始點和量程寬度的設置。

訂購程序

 標準型號（U = 25 V，輸出 4...20 mA）： IN

 ZS-31Ex1

 特殊版本： ZS-31Ex1 /___/___

 輸入電路電壓

 輸出信號

Atex 本安型主電源 ZS-31Ex1

 230 V 交流電源

 電路完全電隔離（IN-OUT、IN-SUPPLY、OUT-SUPPLY）

 TS35 標準帶的頂蓋導軌安裝
