德國MEGI錐體 帶環形墊圈的機械止動器 貨號781063
產品詳情
MEGI錐體-MEGI錐體支架
用于機器、上層建筑和駕駛室的彈性安裝和拆卸安全安裝。
負載類型/方向：
壓縮
撕
剪切
組合（壓縮、撕裂、剪切）
靜態最大負載：壓縮17 kN
類型：
MEGI®錐體可提供方形法蘭和4個緊固孔或
橢圓形法蘭和2個緊固孔。
由于彈性體體的巧妙形式，可以在 X 和 Y 方向上實現不同類型的剛度。
所有類型都有硬度、軟質、中硬度和硬質。
使用示例：
安裝：
駕駛室、底盤駕駛室
骨料、電動和內燃機
壓縮機和泵
振動機
車身上部結構
特殊性能：
撕下安全
可撕裂
帶環形墊圈的機械止動器
由于環形墊圈，軸向的載荷曲線是漸進的
使用全金屬鐵芯可實現更高的扭矩
非常好的水平引導
可選不同的水平剛度
跡象：
中心螺桿接頭強度等級：5
可根據要求提供其他強度類別
MEGI停止緩沖器
用于機器和骨料的易于安裝和低成本彈性安裝，并作為可移動部件和組件的沖擊保護。
負載類型/方向：
壓縮
剪切
角度（壓縮/剪切）
靜態最大負載：壓縮： 50 kN
類型：MEGI-Stop-Buffers®有多種類型和邵氏A硬度，有軟硬、中硬和硬硬。
使用示例：
起重機停止緩沖器、門碰撞緩沖器
安裝：
輕質和中重骨料
電動和內燃機
壓縮機和泵
振動機
特殊性能：
易于使用且成本低廉的標準元件
易于緊固
跡象：
中心螺桿接頭強度等級：5
可根據要求提供其他強度類別
彈性體不允許撕裂載荷
MEGI導軌
用于重型機器、發動機和骨料的彈性安裝。
負載類型/方向：
壓縮
剪切
組合（壓縮/剪切）
靜態最大負載：
壓縮： 800 kN
類型：
帶上清液底板的類型
無上清底液底板的類型
類型為帶一側金屬板的止動軌
根據數量的不同，可以采用其他變體和幾何形狀
每種類型都有硬度軟、中、硬的一次性使用。
使用示例：
安裝：
重型機器和發動機
骨料、電動和內燃機
收費機
乘客電梯和貨運電梯
振動機
特殊性能：
非常高的比壓縮載荷
定制長度和鉆孔模式的糖果
長度可達 2.000 mm
跡象：
彈性體不允許撕裂載荷
MEGI機器支架
適用于各種機器和骨料的彈性安裝和部分撕裂安全安裝。
負載類型/方向：
壓縮
剪切
組合（壓縮/剪切）
靜態最大負載：
壓縮： 21 kN
類型：
MEGI®機器安裝座可提供方形法蘭和4個緊固孔或
橢圓形法蘭和2個緊固孔。它們大多是一次性的，隨時待命，交貨時間很短，類型如下：
不帶撕裂式安全防護裝置的類型
帶可撕式安全防護裝置的類型
帶高度調節的類型
每種類型都有硬度、軟質、中間和硬質可供選擇。
使用示例：
安裝：
偏心壓力機
火力發電站、公用供熱站
骨料、電動和內燃機
工裝機床， 各種機器
壓縮機和泵
振動機
車身上部結構
特殊性能：
垂直和水平方向的剛度比幾乎為1
非常好的水平引導
通過將一對 MEGI® 機器支架固定在一排垂直和水平剛度上，可以改變
跡象：
中心螺桿接頭強度等級：5
可根據要求提供其他強度類別
彈性體不允許撕裂載荷
通過使用高度調節，不要使用螺栓的整個長度
MEGI軸承
用于中等重量和重型機器和骨料的彈性安裝。
負載類型/方向：
壓縮
剪切
撕
組合（壓縮/剪切/撕裂）
靜態最大負載：
壓縮： 6 kN
類型：
MEGI®軸承的種類如下：
基座滑動軸承
法蘭軸承
圓形軸承
箱體軸承
它們涵蓋了廣泛的應用。一些軸承具有特殊形式的彈性體，因此可以在 X 和 Y 方向上實現不同類型的剛度。
此外，一些軸承具有可拆卸的安全防護罩，其中一些軸承具有避免過載的保護裝置。
軸承有多種剛度可供選擇。
使用示例：
安裝：
集 料
電動和內燃機
壓縮機和泵
特殊性能：
有些類型具有不同的水平剛度
跡象：
中心螺桿接頭強度等級：5
可根據要求提供其他強度類別

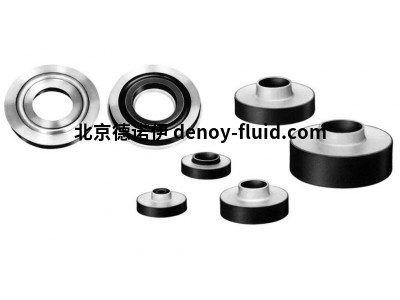

MEGI環形元件
組裝在適用于壓縮元件和撕裂元件的封裝中。
用于輕型和重型工程以及車輛和鐵路車輛結構的堅固而堅固的安裝或結構噪聲隔離。
負載類型/方向：
壓縮
撕裂（僅按包裝組裝）
沖擊
剪切（僅限環形單元）
組合（壓縮/撕裂）
靜態最大負載 ：
壓縮： 6,1 kN （環形元件）
壓縮： 82 kN （圓盤）
使用示例：
MEGI-Ring-Elements®用于較低的載荷和較低的剪切力 MEGIFLEX-Discs®用于較高的載荷，但不允許使用剪切力
主要成對組裝，用于安裝：
車橋 / 扭矩支架 / 鋼板彈簧端 / 鉸鏈支架
小木屋和攤位
上層建筑
特殊性能：
高比壓縮載荷能力
通過正確的結構布置，可以進行拆卸式安全安裝
彈簧剛度可通過多種元件的組合進行調節
可以組裝到?jīng)_擊系統裝置和撕裂系統裝置上
跡象：
通過將兩個環形元件或兩個圓盤相互成對排列，與單個元件相比，壓縮剛度可以增加一倍
更高的結構重新規范。必須支撐更高的布置以抵御剪切力

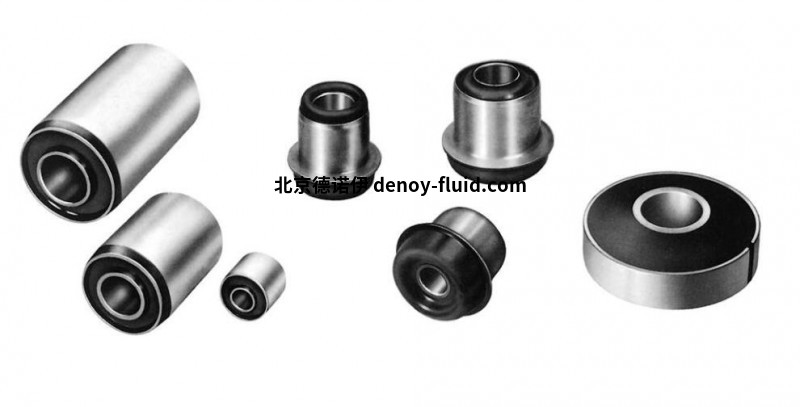

MEGI襯套
用于車軸的彈性安裝，可用作柔性轉向節接頭
負載類型/方向：
軸的
徑向
萬向節
扭轉的
以及上述組合
靜態最大負載：
徑向雙徑向 17,7 kN
軸向雙軸距 6.3 kN
使用示例：
用于安裝：
車軸/車把
機械/骨料/發動機
上層建筑
適用于柔性轉向節
跡象：
最大軸向載荷取決于軸向預應力
為了傳遞扭轉力矩和軸向載荷，內管和外管必須很好地固定非常重要
