規格

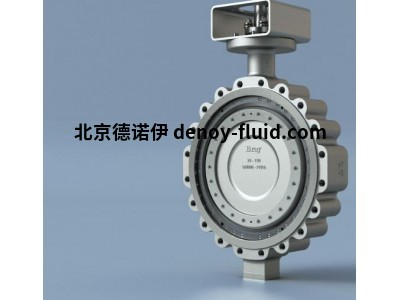

三偏置 - Tri Lok®-Cx.

尺寸范圍

DN80 至 400

溫度范圍

-60°C 至 450°C

最大允許工作壓力

40 巴

閥體樣式

凸耳 | 雙法蘭

密封性測試

雙向零泄漏 | EN 12266 A 級

閥門設計

EN 12516-1 | EN 12569 | EN 593

材料標準

EN 16668 | AD2000 W0

標記

EN 19 | DIN EN IEC 61406 | DIN 91406

頂部法蘭

ISO 5211

法蘭鉆孔

EN 1092-1 PN 10 | PN 25 | PN 40

面對面

EN 558 13 系列、16 系列

符合性聲明

CE | UKCA

壓力設備指令

2014/68/EU | PE(S)R

機械指令

2006/42/EC

大氣爆炸

Atex (2014/34/EU)

散逸性排放

ISO 15848-1 | TA-Luft VDI 2440

安全完整性等級

IEC 61508 3 級（支持 SIL 3）

機身材料

碳鋼 | 不銹鋼

圓盤材料

碳鋼、不銹鋼

閥桿材料

410 不銹鋼、XM-19（Nitronic® 50）

設計標準

EN 12569 | EN 593 | NE 167

閥座材料

不銹鋼（硬化）

應用

散裝液體儲存、炭黑加工、化學加工、地熱蒸汽、液化天然氣/液化、發電

特點和優點

Tri Lok® 是適用于真空到高壓應用場合的主要隔離閥。無摩擦、金屬-金屬密封以最小的扭矩實現零泄漏雙向關閉，并通過了防火測試認證。與相同尺寸和壓力等級的閘閥、截止閥或球閥相比，Tri Lok 可節省空間和重量，同時最大限度地降低安裝和維護成本。

A. 閥座和密封系統

完全可現場更換的閥座和密封件可延長整體使用壽命，最大限度地縮短停機時間，并減少昂貴的異地維修或整體更換的需要。

B. 增強的閥座硬度

消除了閥座/密封件咬合的風險，與其他材料相比，具有卓越的性能、耐用性和耐磨性。

C. 密封系統

無摩擦、金屬對金屬的密封系統本質上是防火的，并經過防火測試，同時滿足許多關鍵應用的零泄漏要求。

D. 密封環

設計靈活，材料廣泛，可提供扭矩密封和零泄漏密封。(可選配固體密封環）。

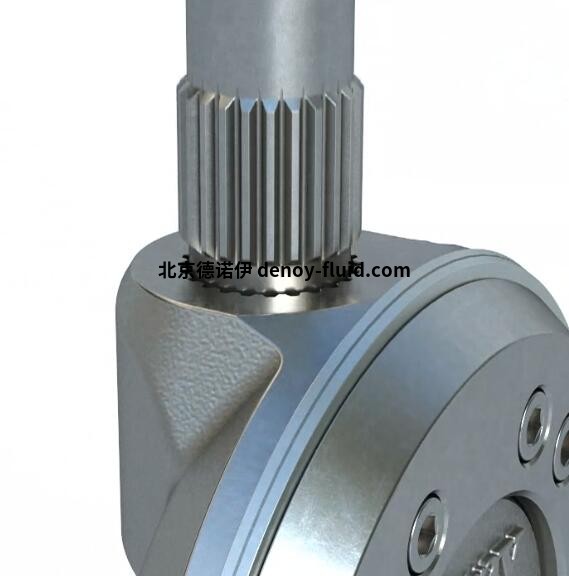

E. 花鍵盤與閥桿連接

這種牢固可靠的連接允許閥桿獨立于圓盤進行軸向移動，以保護圓盤/閥桿連接免受溫度波動和壓力影響。這種連接可防止剛性連接的圓盤和閥桿的典型錯位問題，最大限度地減少滯后，消除外部連接和相關硬件，并便于組裝和拆卸。

F. 閥桿填料

完全可調、可現場更換的閥桿填料經認證符合國際無組織排放標準。

G. 防噴閥桿

一體式閥桿具有位于壓力邊界外的防噴環以及冗余防噴裝置。

H. 分度閥桿

安裝后可直觀顯示圓盤/密封環的位置。

I. 加長閥桿軸承

硬化軸承可提供最大的閥桿支撐。

三偏心

Tri Lok-Cx。

尺寸范圍

DN80 to 400

最大許用操作壓力

40 bar

溫度范圍

-60°C至450°C
