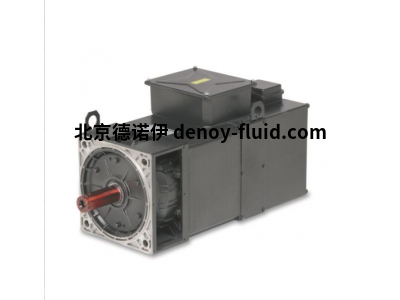

oemer永磁同步電機QLS 100X

oemer公司簡介

oemer意大利高性能工業電機制造商，自 1949 年在意大利米蘭的 Rescaldina 運營。高素質的員工、

先進的技術、對系統和設備的持續投資以及生產的靈活性，是在短時間內制造出高質量標準和高可靠性的新產品的因素

設計

oemer QLS Sincrovert 系列永磁同步電機的設計和制造，以滿足現代生產線上典型使用的高動態電機的高轉矩輸出要求。

該電動機采用與HQL系列異步電動機(片狀定子)相同的技術，具有一些相同的重要結構部件。該項目進行了優化，

以確保減少轉子慣性和流體旋轉，具有有限的轉矩脈動。轉子配有高質量的稀土永磁體，其尺寸和形狀合適，

粘在轉子疊片的表面上。使用特定的墊片來確定每個磁體的傾斜度和正確位置。為了使轉子組件更加堅固，

它被包裹并與特定樹脂浸漬在一起。這些電機產生非常高的加速度和動態的高性能與低的能源使用。電機的四邊形形

狀是由具有直接集成在磁性疊片中的通風管道的層狀定子產生的。其結果是一個特別堅固和緊湊的結構，具有出色的熱

效率。

oemer QLS電機優勢

高扭矩/轉子慣性比

現代設計

高動態性能

非常緊湊的尺寸

標準伺服通風

提供廣泛的選擇

使用部門

鋼板廠

紙張和紙板制品

工作塑料

機床

包裝

典型使用領域

紙張和紙板切割機

旋轉式剪板機

飯金切割生產線

金折彎機

塑料注射系統

金屬管道工作線

印刷機

機器人和機械手

oemer QLS 100X技術參數

轉速 3000rpm

扭矩 70 Nm

功率 22,0kW

電壓 300V

電流 46,6A

最大轉速 4000rpm

重量 70kg

型號

QLS 100S

QLS 100L

QLS 100X

QLS 132M

QLS 132P

QLS 132X

QLS 160M

QLS 160L

QLS 160P

QLS 180S

QLS 180M

QLS 180L

QLS 180P

QLS 180X

QLS 225S

QLS 225M

QLS 225L

QLS 225P

QLS 225X

oemer永磁同步電機QLS 100X
