傳感器

傳感器系列包括用于測量壓力、溫度、線性位置、位置、液位、流量和轉速以及污染和油狀態的產品。除了用于標準應用的產品外，產品范圍還包括特殊應用領域，如易爆環境和功能安全性更高的應用。

線性位置傳感器

電子路徑傳感器用于記錄流體動力系統中氣缸的位置。其功能和執行形式取決于各自的使用條件。為了滿足這些要求，HYDAC 提供了一個全面的方案，從簡單的附件傳感器到客戶定制的完全集成的傳感器。

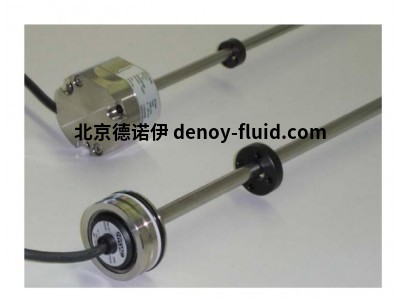

HLT 1100

線性位置變送器

HLT 1100-R2

磁致伸縮式 用于完全集成 分辨率最小 0.1 mm

CANopen 安全性

提高功能安全性

說明

該型號的線性位置傳感器

HLT 1100 專為安全電路/安全功能而開發。

用于安全電路/安全功能，是機器和設備功能安全的一部分。

機械和設備功能安全的一部分

SIL 2 (IEC 61508) 或 PL d (ISO 13849)。

(ISO 13849）。

傳感器的工作原理是

磁致伸縮原理。

這種測量原理可以

位置、距離和/或速度。

或速度。

測量。

基于這種非接觸、無磨損的

測量系統的基礎上，HYDAC

采用耐壓不銹鋼外殼

外殼，可與液壓缸完全集成。

液壓缸。

在 CANopen 版本中，測量值

測量值被數字化，并通過 CANopen

CANopen 總線系統。

協議提供給 CAN 現場總線系統。 用戶可通過

用戶可通過標準的

CANopen 對象目錄查看和配置儀表參數。

軟件，通過 CANopen 對象目錄查看和配置儀表參數。

堅固耐用，用途廣泛： 無論何處需要執行液壓任務，HYDAC 液壓蓄能器都能提供幫助。它們用途廣泛，使您的機器使用起來更加方便，可確保液壓系統的安全，并可用于提高液壓系統的能效和其他許多任務。

液壓是您的家： 我們液壓專家的專業知識涵蓋所有類型的蓄能器，如囊式蓄能器、活塞式蓄能器、膜片式蓄能器和金屬波紋管蓄能器。我們很樂意幫助您選擇正確的設計和合適的蓄能器型號。豐富的配件使正確安裝、氣體和流體保護以及維護變得更加容易。

囊式蓄能器

堅固耐用、自主控制、適用于高速排出：為您的液壓應用選擇合適的囊式蓄能器。

技術數據

輸入數據

測量范圍 200 ... 2500 毫米

用于氣缸全集成的型號連桿 Ø 10 mm 1)

工作壓力： ≤ 450 巴

峰值壓力符合 DIN EN ISO 19879 標準： 630 巴

桿材料 不銹鋼 1.4571

外殼： 不銹鋼 1.4301 不銹鋼 1.4301

密封 O 形圈 丁腈橡膠

支撐環 聚四氟乙烯

輸出數據

輸出信號 CANopen 安全

分辨率 0.1 毫米

非線性度 ≤ ± 0.02 % FS

滯后 ≤ ± 0.1 mm

重復性 ≤ ± 0.1 mm

溫度系數 ≤ ± 0.003 % FS / °C

采樣率 ≤ 10 ms (0 .. 100 %)

環境條件

工作溫度范圍 -40 .. +85 °C

存儲溫度范圍 -40 .. +100 °C

流體溫度范圍 -40 .. +120 °C

EN 61000-6-1 / 2 / 3 / 4 標志

抗振性符合

DIN EN 60068-2-6 標準，5 .. 8.2 Hz 時

8.2 .. 150 Hz 時

≤ 7.5 毫米

≤ 2.0 g

抗沖擊性符合

DIN EN 60068-2-27 (11 ms) ≤ 50 g
