楔塊制動 X

集成式單向離合器FXM配有

楔塊脫扣器X用于逆止器和超越離合器。

用于逆止器和超越離合器。

在單向離合器運行過程中，內環高速旋轉

內環高速旋轉，超越離合器

 超越離合器的驅動操作以低速進行。

是低速運轉的。在空轉

 運行時，離心力 FC 使楔塊脫離外軌道。

楔塊脫離外軌道。在這種

 工作狀態下，單向離合器無磨損運行、

即使用壽命不受限制。

領先的產品和服務

創新理念使 RINGSPANN 成為以下領域的領先制造商

動力傳動

夾具

遠程控制系統

我們?yōu)榭蛻籼峁┤娴漠a(chǎn)品目錄，并不斷對其進行改進。我們的目標是為客戶提供一站式服務。

我們與主要客戶密切合作，開發客戶專用產品。我們的模塊化組件幫助我們快速、輕松地找到解決方案。

與產品相關的服務對我們來說是理所當然的；無論是個人現場服務、產品培訓課程、3D 模型、在線計算程序還是 EDI。

質量至上是我們所有產品和工藝的全球座右銘。

用螺栓固定在工作面上

帶楔塊提升裝置 X

用作

逆止器

超越離合器

作為逆止器應用于高速空轉設備。

在低速行駛裝置中用作超越離合器。

特點

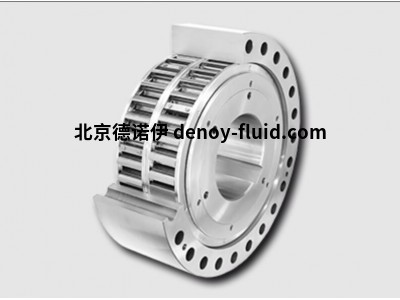

集成式單向離合器FXM是楔塊制動的單向 離合器，不帶軸承，離心非接觸式X。

當內環高速旋轉時，離心非接觸式X確保單向離合器無磨損運行。

額定扭矩可達1 230 000 Nm。

孔徑最大 500 毫米?？商峁┒喾N標準孔徑，交貨期短。

單向離合器在空轉運行時的楔塊離 合 X。楔塊

支撐在與內環相連的保持架中。

楔塊支撐在與內環相連的保持架中，隨內環旋轉。離心力 FC

楔塊重心 S 所受的離心力 FC

楔塊的重心 S 逆時針旋轉，并靠在保持架的支撐環上。

靠在保持架的支撐環上。這導致楔塊與外軌道之間的間隙 a

楔塊和外側軌道之間產生間隙；單向離合器

在不接觸的情況下工作。如果內環速度

降低到一定程度，使離心力對楔塊的影響小于

楔塊上的離心力小于彈簧力 FF

那么楔塊將再次停留在外環上，單向離合器將在不接觸的情況下工作。

外環上，單向離合器即可鎖止

如果用作超越離合器

如果用作超越離合器，驅動速度不得超過離合器升速的 40%。

的 40%。
