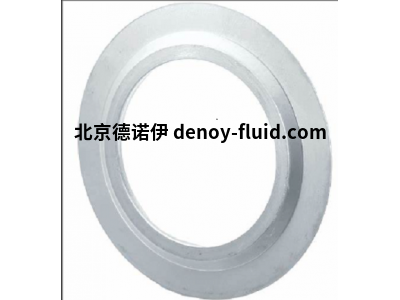

NILOS 密封元件，軸承蓋，密封圈，兩種基本密封形狀 AV、JV
品牌介紹：
60 多年來，Ziller GmbH & Co. KG 一直在生產用于滾動軸承的金屬密封件 NILOS 環。
NILOS環是解決密封問題的理想解決方案。我們在 30 多個國家/地區的代表確保我們產品的高可用性。我們經驗豐富的團隊隨時可以回答您對選擇和使用的任何疑問。
NILOS環是解決密封問題的理想密封件。
堅固、低磨損的金屬密封件，適用于極端工作條件
由于其總高度低，幾乎可用于任何現有結構
即使使用帶有集成密封件的高質量軸承，也能顯著延長使用壽命
迷宮式密封 LST-L，對液體具有出色的密封性能
在幾乎所有地區密集超過60年：
輸送
農業機械技術
電動工具
電動機
傳動技術
車輛技術
兩種基本密封形狀 AV、JV
這兩種NILOS環類型是最常用的設計。它們可以用作標準版本，圓周速度可達 6 m/s;訂購時必須指定更高的圓周速度。
外軸承套圈上的NILOS套圈密封件稱為“AV”型。
命名：NILOS套圈縮寫“6410 AV”是指用于單列深溝球軸承6410的“外部密封”NILOS套圈。
在設計中，如果可能，應優先考慮內軸承套圈上的NILOS套圈密封，因此稱為“JV”型。
名稱：NILOS套圈縮寫“6410 JV”是指用于單列深溝球軸承6410的“內部密封”NILOS套圈。
NILOS環的潤滑脂填充
為了避免在第一次啟動時卡住NILOS環的密封舌，在安裝前必須向曲柄密封槽填充潤滑脂。因此，磨合的NILOS環不再需要任何維護。
NILOS 環上的潤滑脂室 AK
NILOS 環 AK 的兩個密封邊緣之間的空間在安裝前也應填充潤滑脂。在正常工作條件下，用于潤滑圓錐滾子軸承的潤滑脂可用于此目的。在特殊情況下，特別是如果軸承點處有強烈的進水，潤滑脂室應填充防水密封潤滑脂。
密封
NILOS套圈的密封邊緣在輕微的壓力下緊靠內軸承套圈或外軸承套圈，并或多或少地深入到硬化的滾動軸承套圈中。
因此形成的精細迷宮可防止?jié)櫥孤┖臀酃笣B透到軸承中。
如果有建設性的可能性，在任何情況下都應該選擇內部密封的NILOS環類型。
基本規則：同心運行
與任何密封元件一樣，NILOS環的密封邊緣必須精確同心。這是創建密封效果所需的迷宮槽的唯一方法。NILOS套圈在外部閉合，應以略微滑動的方式安裝在軸上，內部的套圈密封應在軸承座孔中居中。
因此，夾緊表面的內邊緣或外邊緣不得立在螺紋、螺紋出口、穿孔或空腔上或內。軸或軸承座肩部的半徑應≤0.1。
空間要求 “h1”
總高度“h”在尺寸板中指定為最大尺寸，可以在不影響密封效果的情況下進行底切。
因此，如果考慮到“h1”= h + 1 mm的空間要求，它總是足夠的。
防滑夾緊
NILOS環不得在夾緊點滑動。滾動軸承在軸肩上的緊密配合足以用于外部密封的NILOS環，而市售的夾緊元件足以用于內部密封的NILOS環。
調心和調心滾子軸承
如果這些軸承只是因為它們具有較高的承載能力，則可以使用 NILOS 套圈。但是，如果這些軸承根據其實際用途>1°進行擺動，則NILOS套圈不適合作為密封件。
無板圓柱滾子軸承
對于這些軸承和許多類似的軸承，只能使用LSTO型NILOS套圈，它在一定程度上符合這些軸承的軸向位移（最大0.3毫米）。
圓錐滾子軸承
對于圓錐滾子軸承的密封，NILOS 套圈類型 AV、JV 和 AK 可用于指定的軸承側。必須特別小心地正確安裝圓錐滾子軸承和相關NILOS套圈，以免損壞NILOS套圈的密封邊緣。應遵守圓錐滾子軸承的安裝說明。
連接尺寸
除了最小的軸承外，NILOS套圈還適合所有符合DIN 5418標準的曲線和肩部高度的滾動軸承。對于與此不同的滾動軸承品牌，如有必要，可以提供特殊版本的NILOS套圈。AK 型 NILOS 環的連接尺寸在相關尺寸板中單獨給出。
型號：
1211AV
23130AV
30202AV
30308AV
30310AV
30312AV
6016AV
6206AV
6207JV
6212JV
6213JV
6214AV
6215AV
6219AV
6222AV
6228JV
6308AV
6230AV
6309AV
6310AV
6311AV
6313AV
6314AV
6315AV
6316AV
6322AV
6322AV
