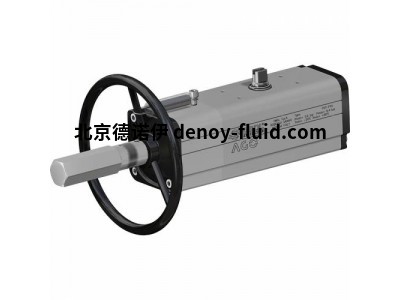

AGO HANDWHEEL - SR單氣動帶側裝一體化手輪執行器

技術參數

扭矩介于30Nm~1920Nm之間。

法蘭接口標準：EN ISO 5211

F05 - F07 - F10 - F12 - F14 - F16

符合15714-3標準

旋轉角度：92°(-1°，+91°)

起動扭矩：返回時的起動扭矩僅取決于彈簧的運動，與供應壓力無關。彈簧調教共有4種不同類型；具體請參見表格。

彈簧順時針旋轉時，實現自動關閉。

對于任意一臺執行器，SR后的數字即對應于壓力為5.6bar時的起動扭矩(Nm)。

ATEX認證型號符合歐盟《2014/34/UE》ATEX防爆條例。*ATEX型號的代碼末尾處添加“YX”

運行條件

溫度：-20℃~+80℃。（特殊型號：高溫=-20℃~+150℃；低溫=-50℃~+60℃）

額定壓力：5.6bar；作業壓力：8.4bar。

流體源：無需潤滑且經過濾的壓縮空氣。

需要潤滑時，請使用與NBR材質相兼容的油料。

如有需要，我司制造的1/4轉氣動執行器可加裝手動操縱裝置。

單效和雙效型號均可集成這一裝置。

為了使系統良好運行并保持裝置的機械完整，使用手動操縱裝置執行任何操作之前，必須檢查并確保氣動執行器的壓縮氣體供應已斷開。

手動操縱裝置可直接作用于氣動執行器的主要機械傳動組件，操縱手輪的扭矩符合EN 12570標準，輸出扭矩值等于執行器的標定扭矩值。

SRNV0030401S

SRNV0030402S

SRNV0053401S

SRNV0060401S

SRNV0090401S

SRNV0120401S

SRNV0180401S

SRNV0240401S

SRNV0360401S

SRNV0480401S

SRNV0480402S

SRNV0720401S

SRNV0720402S

SRNV0960401S

SRNV0960402S

SRNV1920E1608A
