安全鎖定懸掛的負載

結構緊湊，安全性高

結構設計原理使產品規格十分緊湊。 非常適合用于純靜態的鎖定保護。

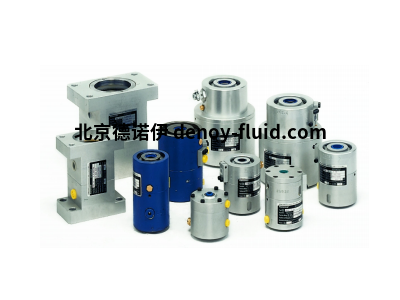

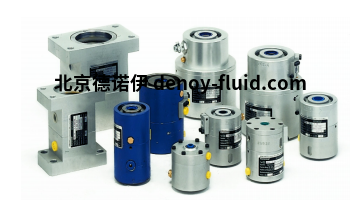

產品系列KRG

·      適用于靜態或緩慢移動的負載
·         設計結構緊湊
·         單一負載方向

主要型號：

適用于其他桿徑（亦英制尺寸）或其他負載的產品規格請另行問詢。

nok="f" gradientshapeok="t" o:connecttype="rect">

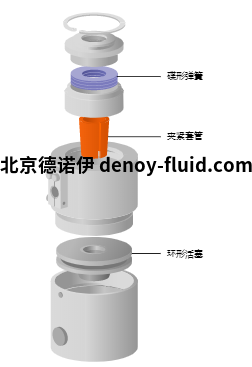

結構組成

鎖緊系統由一個帶外錐的夾緊套管和一個帶內錐的夾圈組成。環形活塞克服張力彈簧的力將夾緊套管向上推。切斷壓力時，張力彈簧將夾緊套管壓入錐形夾圈中。額外的過載彈簧使此裝置具有過載保護功能

功能：

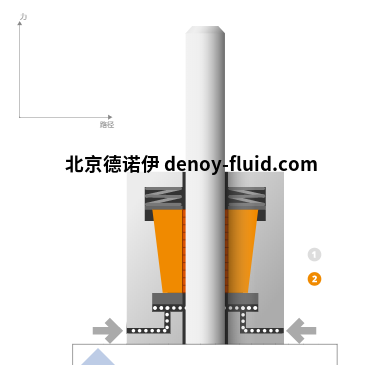

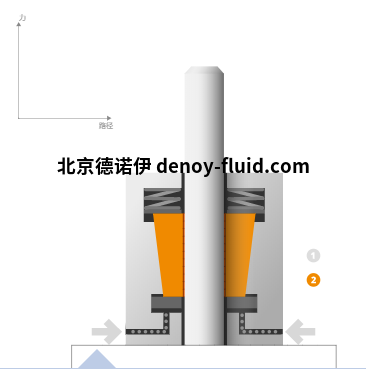

釋放

在釋放狀態下，環形活塞通過液壓或氣動壓力讓夾緊套管克服碟形彈簧的力保持松開，使圓桿能夠自由移動。?接近開關2被激活。

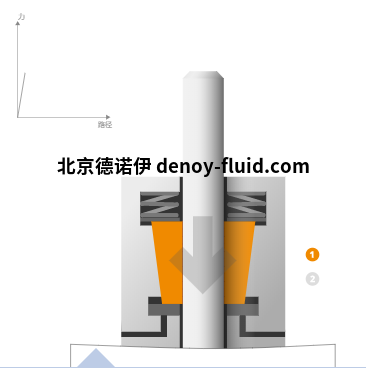

鎖定

切斷壓力時，碟形彈簧將夾緊套管壓入外殼的錐體中，從而在圓桿和夾緊套管之間產生初始摩擦力（緊貼狀態）。?接近開關的信號從2變?yōu)?/span>1。

鎖緊

圓桿此時受到負載，鎖緊系統會自動增強收緊。此時圓桿的移動量很小，即使設備規格很大，也不會超過2 mm的最大值（只要不超過允許負載）。

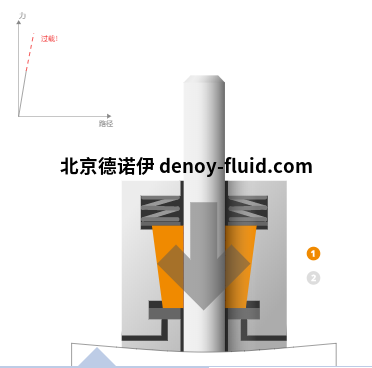

過載

即使在超載時，圓桿也不會滑脫。因此，載荷超過允許負載兩倍即可能導致?lián)p壞。

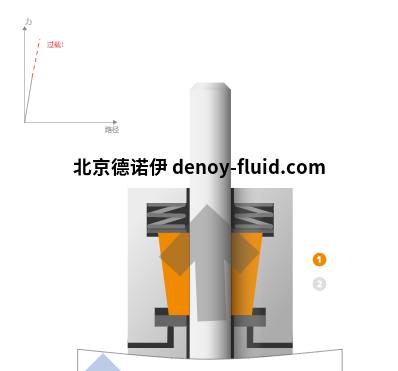

釋放

釋放鎖緊需向上移動圓桿，同時還應施加釋放壓力。?接近開關的信號從1變?yōu)?/span>2。

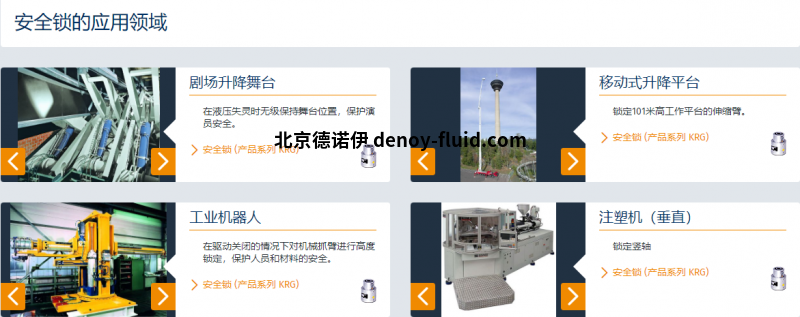

SITEMA安全鎖的應用領域

劇場升降舞臺 ：在液壓失靈時無級保持舞臺位置，保護演員安全。

移動式升降平臺：在驅動關閉的情況下對機械抓臂進行高度鎖定，保護人員和材料的安全。

工業機器人：阻止龍門裝載機的豎軸下降，在驅動失靈的情況下保護工作人員和夾具的安全。
