高速高壓脈沖發生器；

標準高壓脈沖發生器程序基于型號系列HTS的BEHLKE高壓固態開關。該計劃包括用于Q開關和其他激光應用的快速pockels單元驅動器，以及用于偏轉和加速柵極驅動器、沖擊磁鐵驅動器、離子阱、TWR和速調管調制器以及許多其他分析、測量和測試設備的精密方波脈沖發生器。FQD、萊特斯、FHPP和FSWP型號系列是“即插即用”解決方案的標準產品線。所有BEHLKE脈沖發生器都是為系統集成而設計的，也就是說，脈沖發生器需要高壓電源和控制信號源才能工作。根據可選的冷卻特征(散熱片、冷卻法蘭或液體冷卻)，上述脈沖發生器可以達到高達3 MHz的連續重復頻率(產品組D).在這一點上，需要提到的是，每個BEHLKE開關也可以通過與額外的無源和有源部件組合而轉變?yōu)槊}沖發生器單元，這些部件與開關一起集成并封裝在一個外殼中。這種附加部件可以是阻尼電阻器、工作電阻器、RC緩沖器、緩沖電容器、續流二極管和高壓插座等。集成脈沖發生器解決方案的好處是減少電磁干擾、減少電暈、減少體積、提高電氣性能、絕緣、簡化高壓布線和降低組裝成本。

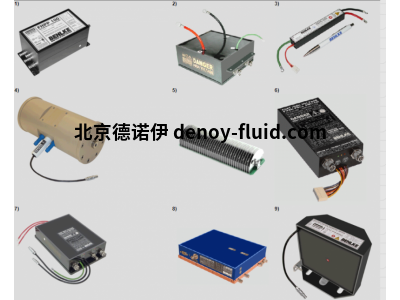

高壓開關和高壓脈沖器示例

1)定制的高壓脈沖裝置，可遠程控制極性變化。工業飛行時間應用。+/- 10千伏，30安(峰值)，上升和下降時間＜10納秒
2)定制的水冷晶閘管開關。具有55 kVDC隔離要求的醫療應用。24千伏直流電，12千伏安峰值，電流上升時間＜ 500納秒。
3)用于地球鉆孔中地震勘探的定制晶閘管開關。130 x 20 x 20mm。6 kVDC，1kA峰值，電流上升時間＜ 500 ns。
4/5)用于高頻大功率應用的定制交流開關。專為直接液體冷卻(DLC)設計。圖4:塑料外殼(PEEK)，耐壓防輻射，根據
客戶要求..圖5:由35×4 FET制成的交流開關，每個800V/60A = 28 kVAC/120 a，Ron ＜ 2.5歐姆，上升時間＜15 ns。圖5:由35×4 FET制成的交流開關，800v/60A
每個= 28 kVAC / 120A，Ron ＜ 2.5歐姆，上升時間＜15 ns。
6)定制的MOSFET推挽式開關，采用非常緊湊的設計，配有自來水冷卻。5千伏直流電，25安峰值，最大300千赫，上升和下降時間% 3C 8納秒
7)定制的普克爾斯細胞驅動器。2個全橋配置的推挽式開關，產生7ns至無窮大的高壓脈沖寬度。8千伏，30安峰值，%3E 500千赫
8)用于工業激光器的定制普克爾斯單元驅動器。帶自來水冷卻的銅冷卻法蘭。UL94-V0推挽式開關，5 kV，上升和下降時間＜ 10ns，fmax=300kHz。
9)專用外殼中的定制晶閘管開關，用于直接替換現有系統中的火花隙。用水冷。24千伏，8千安(峰值)。
