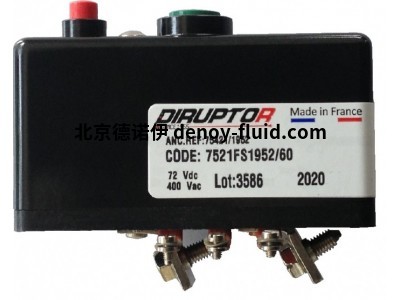

這種“超級”單極斷路器符合 EN 60934 標準，僅針對 BS 曲線符合 CF 62001 標準(鐵路機車車輛)。尺寸范圍從 2 安培到 100 安培不等。用于直流電 (DC)(根據型號高達 150 伏)也用于交流電 (AC)(高達 400 伏 50/60 赫茲)。

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：2850590582@qq.com

　　提供熱曲線和磁熱曲線。

　　不同的安裝和固定可能性(更多信息見技術規格)

　　技術特點

　　極數 ： 1 極

　　控制系統 ：帶或不帶行程按鈕“關閉”

　　安裝 ：

　　插入式(限制 20A)

　　齊平安裝，正面有 2 個螺釘 齊平安裝的螺紋環，用于安裝在正面

　　卡扣在 DIN 非對稱導軌上 推推式螺紋環，用于安裝在正面

　　無需固定

　　卡在 DIN 對稱導軌

　　上 用于印刷電路的插入式底座

　　連接 ：

　　齊平安裝型號

　　60°端子，平行波浪墊圈開槽H型螺釘M5

　　端子60°，帶夾具的螺釘(范圍7500)

　　卡入 DIN 導軌模型

　　扁平端子，帶夾子的螺釘(In _ 20A)

　　扁平端子，帶夾子的螺釘

　　插件

　　針 Ø 8.8 中心距 30 mm

　　曲線 + RAED 電流 ： 熱 ： 2 – 100 A 熱磁 ：

　　2 – 70 A

　　選項：

　　磁力釋放

　　的特殊調節 轉換輔助觸點 電源觸點

　　與分流

　　U.L 1077 一起交付。公認的

　　強化熱帶化

　　僅“全有或全無”

　　磁釋放 單獨檢查(附測試報告)

　　溫度等級變化(在 60° C 下調整)額定電流標記在底座上(在用于調節的螺釘旁邊)在按鈕上標記的額定電流“ON”，頂部或底部

　　一極額定直流 最大 72 V 直流(90V 測試)

　　230 V 交流或多極 400 V 交流

　　單極額定 110 V DC 最大標稱(137V 測試)230 V AC 或多極 400 V AC

　　7511505 32BSDISJ. DIRUPTOR UNI MT 32A

　　7511FS0757/60DISJ. DIRUPTOR UNI 60A

　　7511FS0757/70DISJ. DIRUPTOR UNI 70A

　　7513FS1930/20DISJ. DIRUPTOR UNI MT 20A

　　7513FS1931/10DISJ. DIRUPTOR UNI MT 10A

　　7513FS1933/6.5DISJ. DIRUPTOR UNI MT 6.5A

　　7520708 20BSDISJ. DIRUPTOR UNI MT 20A

　　7520708 20DDISJ. DIRUPTOR UNI MT 20A/D

　　7520708 25BSDISJ. DIRUPTOR UNI MT 25A

　　7520708 6D53DISJ. DIRUPTOR UNI MT 6A/D

　　7521504 32DDISJ. DIRUPTOR UNI MT 32A/D

　　7521504 40DDISJ. DIRUPTOR UNI MT 40A/D

　　7521504 60DDISJ. DIRUPTOR UNI MT 60A/D

　　7521504 70DDISJ. DIRUPTOR UNI MT 70A/D

　　7521505 100T80DISJ. DIRUPTOR UNI TH 100A

　　7521505 10BSDISJ. DIRUPTOR UNI MT 10A

　　7521505 10BS74DISJ. DIRUPTOR UNI MT 10A

　　7521505 16BSDISJ. DIRUPTOR UNI MT 16A

　　7521505 16BS74DISJ. DIRUPTOR UNI MT 16A

　　7521505 20BSDISJ. DIRUPTOR UNI MT 20A

　　7521505 25BSDISJ. DIRUPTOR UNI MT 25A

　　7521505 32BSDISJ. DIRUPTOR UNI MT 32A

　　7521505 32BS74DISJ. DIRUPTOR UNI MT 32A

　　7521505 40BSDISJ. DIRUPTOR UNI MT 40A

　　7521505 40BS53DISJ. DIRUPTOR UNI MT 40A

　　7521505 40BS74DISJ.DIRUPTOR UNI MT 40A

　　7521505 45BSDISJ. DIRUPTOR UNI MT 45A

　　7521505 50BSDISJ. DIRUPTOR UNI MT 50A

　　7521505 50BS53DISJ. DIRUPTOR UNI MT 50A

　　7521505 50BS74DISJ. DIRUPTOR UNI MT 50A

　　7521505 5BS74DISJ. DIRUPTOR UNI MT 5A

　　7521505 60BSDISJ. DIRUPTOR UNI MT 60A

　　7521505 60BS74DISJ. DIRUPTOR UNI MT 60A

　　7521505 6BSDISJ. DIRUPTOR UNI MT 6A

　　7521505 6BS74DISJ. DIRUPTOR UNI MT 6A

　　7521FS0721/60DISJ. DIRUPTOR UNI 60A

　　7523502 50T68DISJ. DIRUPTOR UNI TH 50A

　　7523506 10BSDISJ. DIRUPTOR UNI MT 10A

　　7523506 30BS53DISJ DIRUPTOR UNI MT 30A

　　7523506 40T80DISJ. DIRUPTOR UNI TH 40A
