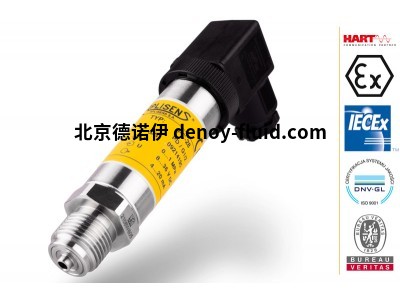

Aplisens 智能液位探頭SGE-25.Smart和SGE-25S.Smart

可編程零偏移、范圍和阻尼比

4...20 mA 輸出信號 + HART 協議

精度 0.1%

內部集成過壓保護電路

ATEX 本質安全

帶鈦接液部件的特殊版本（SGE-25S.Smart）

船用證書 DNV

Aplisens SGE-25智能液位探頭適用于測量儲罐、深井或壓力計中的液位。

操作原理、結構探頭根據液柱高度和產生的靜水壓力之間的簡單關系測量液位。壓力測量在分離層上進行

并通過電纜中的毛細管與大氣壓力相關。

有源傳感元件是一個通過隔離隔膜與介質分離的壓阻硅傳感器。與傳感器結合工作的電子放大器還配有過電壓保護電路，可保護探頭免受大氣放電或相關的大電流工程設備引起的干擾造成的損壞。

配置

可以配置以下計量參數：壓力單位；

設定范圍的起點和終點；

阻尼時間常數；

反相特性（輸出信號20÷4 mA）。

標定

可以根據模型校準探頭

壓力

表達

數據交換的通信標準是Hart協議。

與探頭的通信通過以下方式進行：

KAP-03通信器，

一些其他Hart型通信裝置，

使用HART/USB轉換器和RAPORT 2的PC

配置軟件。

與探頭的數據交換還可以使用戶

識別探頭；讀取當前測量的流體靜壓值、輸出電流和測量范圍百分比。

Aplisens 靜壓液位探頭SGE-25/HASTELLOY

所有接液部件均采用哈氏合金制成

從 2 到 20 m H2O 的任何測量范圍

內部集成過壓保護電路

海事證書

Aplisens SGE-25/HASTELLOY靜液壓液位探頭適用于測量不能使用不銹鋼探頭的儲罐中的液位，例如在海水或化學應用中。

操作原理、結構探頭根據液柱高度和產生的靜水壓力之間的簡單關系測量液位。壓力

測量是在浸入式探頭的分離隔膜的水平面上進行的，并通過電纜中的毛細管與大氣壓力相關。

有源傳感元件是一個通過隔離隔膜與介質分離的壓阻硅傳感器。電子放大器與傳感器一起工作，用于標準化信號，另外還配備了過電壓保護電路，保護探頭免受大氣放電或相關強電流工程應用的感應干擾造成的損壞。

安裝、使用方法當降低至參考液位時，探頭可以自由懸掛在電纜上或位于儲罐底部。帶毛細管的電纜可以使用標準信號電纜進行延伸。對于電纜連接，建議使用專用的Aplisens SG電纜吊架。電纜連接應位于非密封箱中（箱內的內部壓力應等于大氣壓力），以防止水或其他污染物進入毛細管。建議使用Aplisens PP接線盒。對于具有長信號傳輸線的系統，建議使用壁裝盒形式的附加Aplisens UZ-2過電壓保護電路，允許電纜連接。纏繞探頭電纜時，最小纏繞直徑應為30厘米，并應保護電纜免受機械損傷。

如果儲罐中可能存在湍流（例如，由于混合器操作混合器或湍流

流入），探頭應安裝在屏蔽管內（例如，由PVC制成）。如果探頭低于100m，電纜應懸掛在鋼絲繩上。嚴禁用機械方法清潔探頭膜片。
