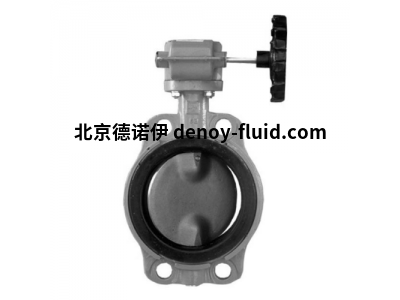

ARMATEC蝶閥 EVBLS

帶硫化襯里的蝶閥，用于冷卻和加熱系統。帶長頸絕緣和不銹鋼翻蓋。

尺寸范圍

DN 50-300

Pn 10-16

溫度范圍 -10 至 110ºC

材料 鑄鐵



典型應用：

冷熱水裝置、原水系統、噴水滅火系統、泵站、加熱和冷卻系統、乙二醇混合水、水處理廠、船舶壓載和冷卻系統、游泳池、中性氣體、廢水、真空系統、粉末和泥漿輸送。

丁腈橡膠：0-90°C，冷水，粉末，空氣，油和中性氣體

三元乙丙橡膠：-10/+110°C熱水、空氣、乙二醇、中性氣體。



功能與構造

蝶閥是一種簡單而堅固的截止閥，具有許多優點。例如，硫化襯里和保證兩個方向的100%阻隔，可保護軸承座和軸承免受腐蝕，并使法蘭墊片變得多余。如果主軸發生泄漏，襯套不能吹開，并阻止閥門打開。閥瓣的流動設計正確，至少在閥門間隙中間使用材料，這確保了高 Kvs 值。帶有孔眼的EVBLS晶圓可以用螺栓固定在法蘭上，并用作管端的截止裝置（“管線末端”或“末端閥”）。EVBLS具有高頸部，用于絕緣。該閥的工作壓力接近 DN 50-200 的 16 bar，DN 250-300 的工作壓力為 10 bar。



VBLS-AA （AT2310）

EVBLS-BA （AT2311）
