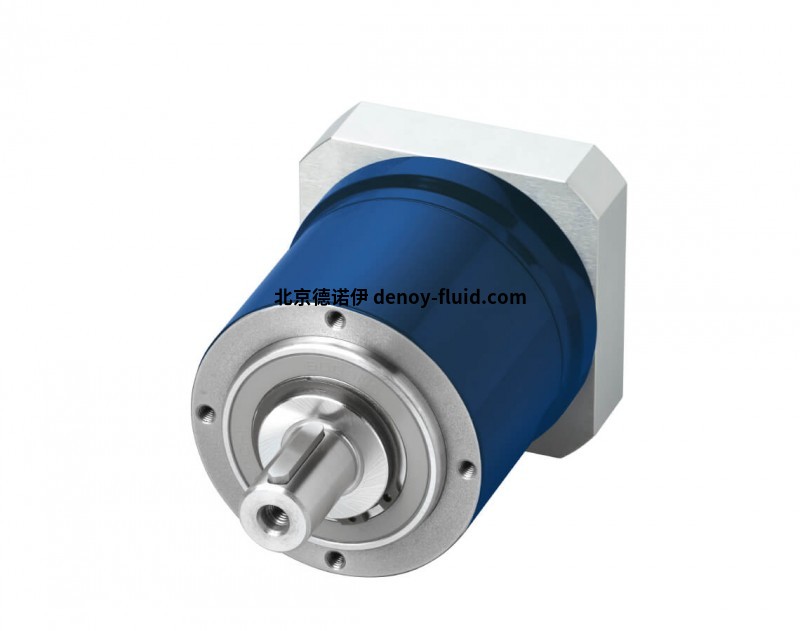

vogel MPR無鍵實心軸用于高扭矩低背隙行星齒輪箱減速機
同軸齒輪箱由于其特別緊湊的設計、對稱結構和適應性強的電機連接而適用于。
MPR無鍵實心軸同軸齒輪箱
比率： i 3,0 – 100,0
加速扭矩：T 2[牛米] 44 – 1900
輸出軸額定扭矩：T 2[牛米] 29 – 1000
反彈：j[arcmin] 1 - 8
輸入速度：Nmax[分鐘-1 ]3500 - 6000
齒輪齒：斜齒輪
方向
旋轉：輸入和輸出方向相同
效率：1級η≥97%
2 級 η ≥ 95 %
壽命：20000小時
允許的
變速箱
溫度
外殼：-10 °C 至 +90 °C
潤滑：終身潤滑
安裝
職位：任何
表面
保護：底漆 RAL 9005 黑色
保護
等級：IP65
齒輪級 1 2
比率 i 3 4 5 7 10 12 16 20 25 28 35 40 50 70 100
加速扭矩（每小時最多 1000 次循環） T2 Nm 32 44 44 44 35 32 44 44 44 44 44 44 44 44 35
輸出額定扭矩T2NNm 20 29 29 29 19 20 29 29 29 29 29 29 29 29 19
T2Notzul Nm 80 110 110 107 88 80 110 110 110 110 110 110 110 107 88
允許的平均輸入速度n1min-1 3300 3300 3300 3700 4000 4000 4400 4400 4400 4400 4400 4400 4800 5500 5500
輸入速度 n1maxzul min-1 6000 6000
間隙* j arcmin 標準 ≤ 4 / 減小 ≤ 2 標準 ≤ 6 / 減小 ≤ 4
扭轉剛度 C Nm/arcmin 5 5
徑向載荷
F2rzul N 2700 2700
軸向載荷（參考輸出軸的軸心） F2azul N 2400 2400
重量 m kg 2,1 2,7
運行噪（n1 = 3000 min-1 無負載） LPA dB(A) ≤ 64 ≤ 64
