Coax二位三通直動式閥門的標稱寬度為 10 至 80 mm。壓力范圍從真空延伸到 100 bar 中壓。根據 DIN 12266，閥座的密封在首選方向上得到保證，直至全壓級。在相反方向上，大多數閥門的閥座密封最大為 16 bar。

Coax二位三通同軸直動閥系列選項

閥門可以選配，例如手動操作裝置、各種限位開關、安裝支架、各種電氣插頭連接，例如 M12 x 1 DESINA/VDMA，或用于降低電流的特殊 PWM 插頭。



Coax 二位三通同軸直動閥系列參數

直動式閥門的標稱寬度為 10 至 80 mm。壓力范圍從真空延伸到 100 bar 中壓。根據 DIN 12266，閥座的密封在首選方向上得到保證，直至全壓級。在相反方向上，大多數閥門的閥座密封最大為 16 bar。技術細節可以在相應的數據表中找到。流量系數（KV 值）的帶寬范圍為 2.5 至 70 m³/h。根據公稱尺寸，閥門有套筒、法蘭或特殊設計可供選擇。該系列也可用于 ATEX Zone 2/Category 3。

Coax 二位三通同軸直動閥系列型號示例：

1、Coax二位三通同軸閥MK 10DR型：2,6立方米/小時；螺紋 G1/4-G3/4；壓力范圍A到B max 25 bar；B到A max. 16 bar；A到C max. 25 bar；C到A max. 25 bar

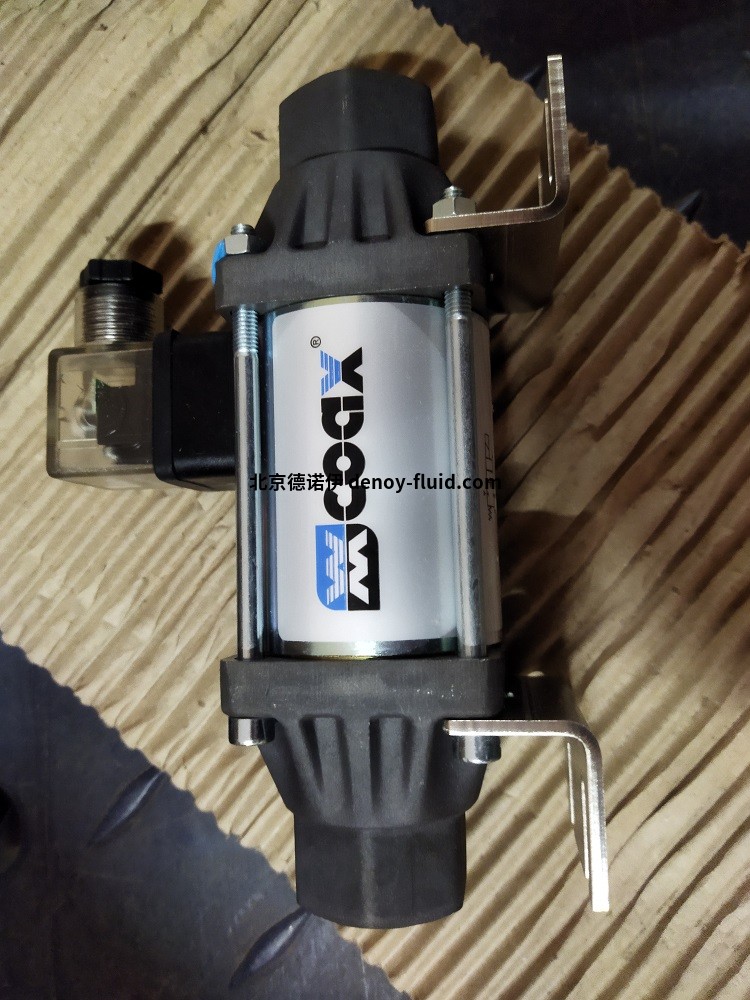

2、Coax二位三通同軸閥MK/FK 25 DR型：法蘭 PN 16/40；壓力范圍A到B max 40 bar；B到A max. 16 bar；A到C max. 40 bar；C到A max. 40 bar；流量11,2 m³/h



3、Coax二位三通同軸閥MK/FK 40 DR型：螺紋G1 1/2-G2，法蘭 PN 16；壓力0-16 巴；流量A到B 18,4 m³/h；A到C 11,5 m³/h

4、Coax二位三通同軸直動閥MK / FK 20 DR型：螺紋 G 3/4 - G 1 1/4，法蘭 PN 16/40，驅動：DC直流磁體，AC直流磁體集成整流器

5、Coax二位三通同軸直動閥MK / FK 32型：螺紋 G 1 1/4 - G 1 1/2，法蘭 PN 16/40，壓力范圍 0-16 / 0-40bar,A-Bmax,40bar-max。16bar-max C 40bar,C-max。16bar

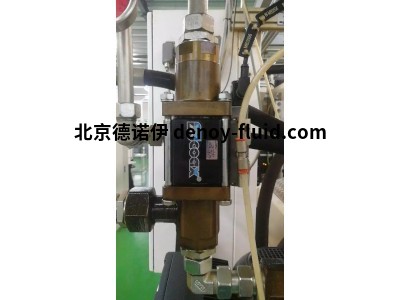

二、coax產品應用：
