HYDROKOMP 液壓閥開關閥止回閥

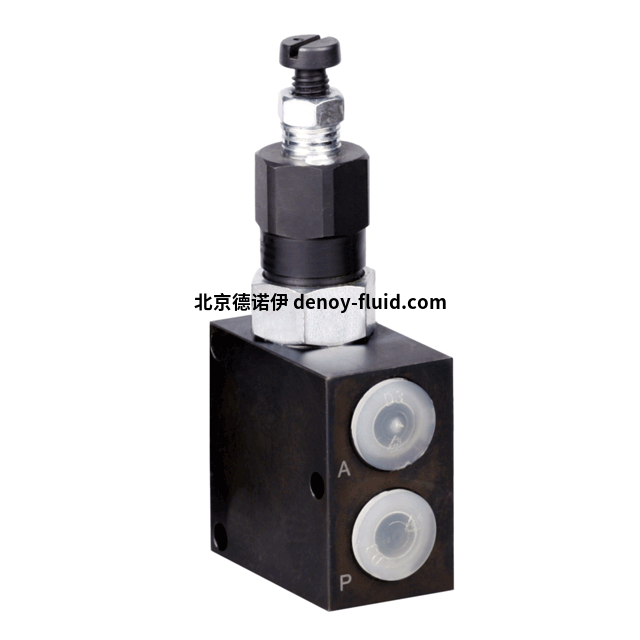

開關閥在夾緊液壓系統中用作直接控制的后續閥。緊湊的設計允許將空間直接安裝到設備中。供氣閥的入口和出口壓力始終相同。這使得這種類型的閥門非常適合用于后續回路。對于單作用氣缸，只需從壓力發生器獲得一條供應管線即可運行。該設計允許使用通用P型連接器和標準部件將閥門組合法蘭一起法蘭成一個模塊。

特殊性：

節省空間的安裝選項
通過法蘭實現快速安裝
壓力跟蹤回路的理想選擇
只需一條供電線路即可運行
可采用閥門組合

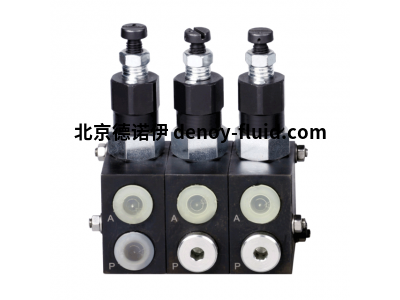

閥門組合：

供應閥的組合由一個進氣閥和最多四個法蘭直插式閥安裝。它們配有壓力油通孔。閥殼之間的密封由O形圈進行。供氣閥的入口和出口壓力始終相同。這使得這種類型的閥門非常適合用于后續回路。

液壓解鎖止回閥

當使用液壓缸時，止回閥用于關閉消費管路。帶預卸料的止回閥非常適合使用高工作壓力和消費量。

這些止回閥屬于符合 DIN ISO 1219 標準的截止閥。借助連接 Z 中的液壓加壓，可以釋放阻塞的流量 A→B。流速 B→A 是連續的。

不帶預溢流件的止回閥有一個球作為閥元件。在帶預泄壓件的版本中，安裝了帶有集成球止回閥的球形研磨閥活塞。甚至在氣門活塞打開之前，節氣門橫截面在解鎖過程中就會釋放出來。這抑制了關閉活塞的轉向運動。消費者數量中的壓力激增被抑制。預泄壓件可確保較低的開啟壓力，特別適用于旋轉夾緊油缸。

特殊性：

· 任何安裝位置均可

· 通過管道連接輕松安裝

· 抑制消費量中的壓力激增

· 可實現低開啟壓力

· 適用于高工作壓力和消費量

· 特別適用于旋轉夾緊油缸

· 設計：

· 符合 DIN ISO 1219 標準的截止閥

· 工作壓力：pmax.500 巴

· 設防：管道

· 安裝位置：任何

· 預釋放：無/有

· 主要段落：A、B 帶 G1/4 接口

· 控制連接： Z 帶 G1/4 連接器

· 稅額：0.15 立方厘米和 0.40 立方厘米

· 流量： Qmax.15 升/分鐘和 55 升/分鐘

· 杠桿：液壓油，符合 DIN 51524 Tl.1 至 3 標準;ISO VG 10 至 68，符合 DIN 51519 標準

換向座閥

帶按鈕式滾輪桿的換向座閥，用于機械驅動

帶旋轉手柄的換向座閥，用于手動驅動，閥與連接塊上的安裝板組合

換向座閥基于幾乎無泄漏的球座閥。機械閥的開關位置通過驅動機構中的探頭滾輪桿進行控制。通過旋轉手柄手動驅動閥門的開關位置通過驅動機構中的角度桿和柱塞進行控制。型號可作為不帶止回閥的三位二通座閥和帶集成止回閥的 3/2 換向座閥。通過在中間板上組合多個閥門，還可以實現3/3，4/4和4/2通功能。如果要在管道系統中使用換向座閥，則可以法蘭連接塊。因此，該系列的應用范圍可以通過.B泄壓閥或旁通止回閥等功能進行擴展?？梢越M合多個并聯的閥門。單作用座式換向閥的組合特別適用于多個夾緊系統，用于驅動各個夾緊點。

特殊性：
