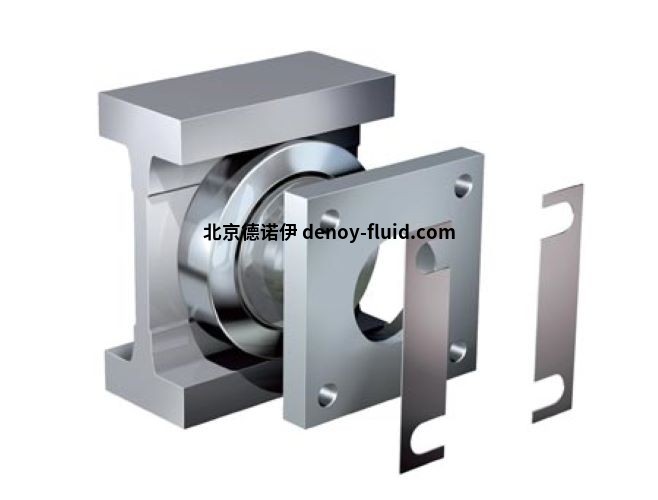

WINKEL 組件是單元結構系統的一部分，可實現從 10 公斤到 100 噸的簡單且節省成本的設計。我們 95 % 以上的組件都是現貨供應。我們根據您的圖紙進行額外的焊接、機加工和涂層工作，并準備好安裝組件。



對于我們的系統，我們只使用在全球汽車行業也得到驗證的高質量組件。我們的組件和系統的應用非常廣泛。以下是一些例子：汽車工業、飛機制造、建筑材料工業、包裝機械、輸送設備、木材、造紙、鋼鐵和玻璃工業、通用機械制造、特殊工程。

WinkeL二端口軟管卷盤緊湊型系列 - 產品事實

由于設計緊湊，可用軟管長度更長

最大限度。工作壓力：卷筒300 bar（可選400 bar）

最大限度。流量：30升/分鐘

最大限度。軟管速度：30 m/min

溫度范圍：–20°C/+80°C（可選–40°C/+80°C）

軟管抽出標準：水平向左或向右；垂直向上

（可選向下）

WinkeL三端口軟管卷盤標準系列 - 產品事實

用于熱塑性焊接三通軟管

提供左側或右側版本

通過安裝法蘭固定

通過永彈簧力自動上鏈

最大限度。工作壓力卷盤：300 bar（可選400 bar）

最大限度。流量：40升/分鐘

最大限度。軟管速度：30 m/min

溫度范圍：–20°C/+80°C（可選–40°C/+80°C）

軟管抽出標準：水平向左或向右；垂直向上

（可選向下）

WinkeL四端口軟管卷盤緊湊型系列 - 產品事實

用于兩個熱塑性焊接雙軟管

兩個雙軟管之間有中間法蘭

提供左側或右側版本

通過安裝法蘭固定

通過永彈簧力自動上鏈

由于設計緊湊，可用軟管長度更大

最大限度。工作壓力卷盤：300 bar（可選400 bar）

最大限度。流量：25升/分鐘

最大限度。軟管速度：30 m/min

溫度范圍：–20°C/+80°C（可選–40°C/+80°C）

軟管抽出標準：水平向左或向右；垂直向上

（可選向下）

WinkeL五端口軟管卷盤標準系列 - 產品事實

用于熱塑性焊接三通和兩通軟管

帶附加中間法蘭

提供左側或右側版本

通過安裝法蘭固定

最大限度。工作壓力卷盤：300 bar（可選400 bar）

最大限度。流量：40升/分鐘

最大限度。軟管速度：30 m/min

溫度范圍：–20°C/+80°C（可選–40°C/+80°C）

軟管抽出標準：水平向左或向右；垂直向上

（可選向下）

WinkeL六端口軟管卷盤標準系列 - 產品事實

用于三個熱塑性焊接的兩端口軟管

帶有兩個附加的中間法蘭

提供左側或右側版本

通過安裝法蘭固定

最大限度。工作壓力卷盤：300 bar（可選400 bar）

最大限度。流量：40升/分鐘

最大限度。軟管速度：30 m/min

溫度范圍：–20°C/+80°C（可選–40°C/+80°C）

軟管抽出標準：水平向左或向右；垂直向上

（可選向下）
