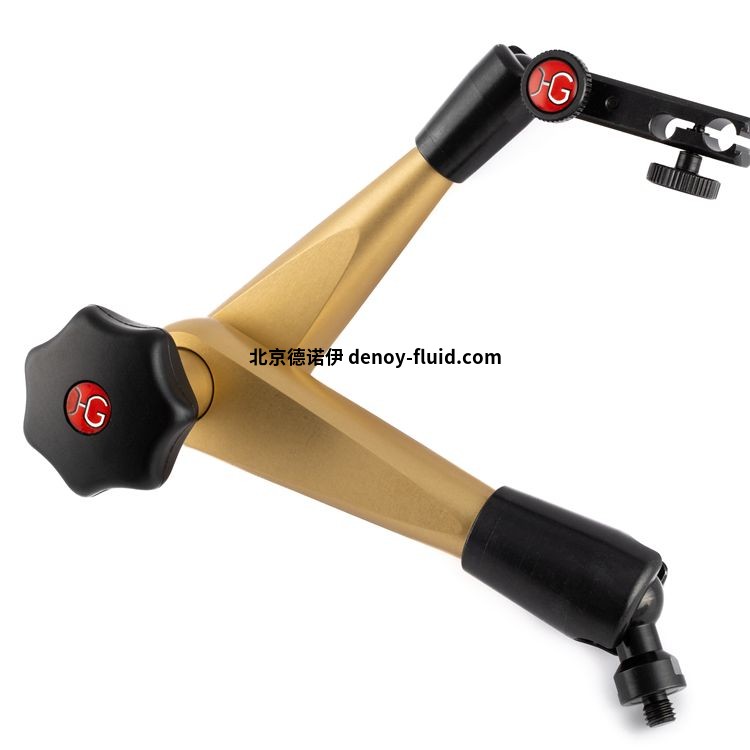

HG液壓測量支架工作半徑300mm

吳要闖 QQ：2287637057   手機：13001296910 電話：010-64714988-183 傳真：010-84786709-667 郵件：sales20@handelsen.cn

德國Horger&Gassler液壓式測量支架



一、國內常用的磁性表座分類：

1、Horger&Gassler液壓式測量支架



 通過擰緊星形夾來完成關節的夾緊。 這觸發了三腳架內部復雜的液壓系統，以極高的剛性夾緊每個接頭。 三腳架上巨大的油壓保證了最佳測量結果和絕對平穩的夾緊過程。 由于密封表面的最佳表面質量和最高的工藝質量，三腳架正常使用時的使用壽命通常達到一代以上



2.Horger&Gassler機械測式量支架



 機械三腳架通過擰緊星形夾來夾緊。 在這里，一個復雜的機構在三腳架內部進行操作，從而牢固地夾住各個關節。 夾緊是漸進式的，所以每個關節從下到上按順序排列，以便能夠非?？焖俸褪孢m地對準。 該機構的堅固和精確的結構確保了使用壽命和最高精度。
液壓測量支架大小300(工作半徑300mm)

液壓測量支架尺寸300mm
鎖模力產生	液壓
物料	陽極氧化鋁拋光易切削鋼  塑料星形旋鈕
球關節臂	M6內螺紋
球關節腳	M8外螺紋
保持力的標準應用	16KG
保持電源安全相關應用	12KG
L1	124mm
L2	176mm
半徑	300mm
標準磁鐵（LxWxH）	60x50x55 mm
粘合力標準磁鐵	800 N可切換
測量臺	直徑8mm H7和燕尾

根據下面配件，可以確認產品貨號

104316 三腳架

104317 三腳架+測量喙，微調

104318 三腳架磁力表座+測量喙，微調

104319 三腳架磁力表座+測量喙沒有微調+可旋轉微調

104335 三腳架磁力表座+測量喙，微調+可旋轉微調

104337三腳架磁力表座+測量喙沒有微調
