ROTECH 限位開關盒  TCR系列

描述

TCR系列是與我們的客戶密切合作開發的。緊湊的設計具有特殊的技術特性，為用戶提供了許多優于傳統技術的優勢

技術規格

尺寸:144x64x70/160x62x80

外殼:Vestamid(底座)、Makrolon/Vestamid/鋁制(蓋板)

防護等級:IP65(帶透氣膜)、IP67/IP68(不帶透氣膜)

特殊性

非常纖薄的設計，但仍然可以選擇安裝4個微動開關、4個插槽啟動器或2個接近傳感器

防震和防滑電纜入口，防風雨電纜密封套

在底座的下部有一個用于壓力平衡的通風膜以便在極端溫差的情況下防止冷凝的形成

可自由接觸的接線端子提供最大程度的組裝簡易性

防爆

根據內置的微動開關或傳感器，它可用于氣體防爆區1和2(2G和3G類)，以及粉塵防爆區 21和 22(2D 和 30 類)。對于粉塵 Ex 21區，需要具有更高安全性(Ex e)版本的外殼。

可能的防爆標志

II2G Ex(e)ia IIC T6 Gb

II 2D Ex ib IHC T135C Db

II 2G Ex de IIC T6 Gb

II 3D Ex tc IIIC T80C Dc

環境溫度范圍

低溫版本:最高低至-40C

高溫版:最高100C

(取決于安裝的傳感器或微動開關)

證書和批準

EAC,SIL2

產品變體

外殼蓋:封閉蓋(Makrolon、Vestamid、鋁)、觀察窗或顯示器(黃色/紅色)

軸:不銹鋼(1.4305)或塑料(POM)

電纜密封套數量:系統接口M20x1.5電磁閥接口1x M12x1.5

端子:最多10 個具有1.5mm2導線橫截面的端子塊



ROTECH 限位開關盒  ET系列

描述

由于不同的外殼尺寸和材料(鋁、Vestamid、Makroon、聚酷)，經典的工業設計提供了最大的靈活性?？梢宰杂蛇x擇電氣連接(帶或不帶電纜密封套的螺紋)的數量、位置和尺寸。最多可以安裝六個開關或啟動器(例如，反饋 3x"Open"和 3x"Closed")。

技術規格

尺寸:標準外殼=120(125)x80x57(55)mm·外殼材料:鋁、Vestamid、Makrolon、聚酶、ABS

防護等級:IP65/IP67

軸:不銹鋼

特殊性

最多可安裝6個傳感器或微動開關

可用作抗沖擊Vestamid 外殼

帶軸隧道的外殼

防爆

本質安全傳感器可用于氣體防爆區1和2(2G和3G類)，前提是傳感器獲得適當?shù)呐鷾?zhǔn)，在這種情況下，限位開關盒承擔傳感器的保護類型。如果遵守電氣最大值并遵守溫度等級和環境溫度。

則Exia型點火接觸器也可用干粉塵防爆區21這僅適用于具有型式檢驗證書的Vestamid 外殼。

環境溫度范圍

低溫版本:最大低至-25C

高溫版:最高100°C

證書和批準

EACSIL2型式檢驗證書

產品變體

外殼蓋:封閉蓋、觀察窗或顯示器(“打開+關閉”)

電纜密封套的數量:取決于外殼尺寸

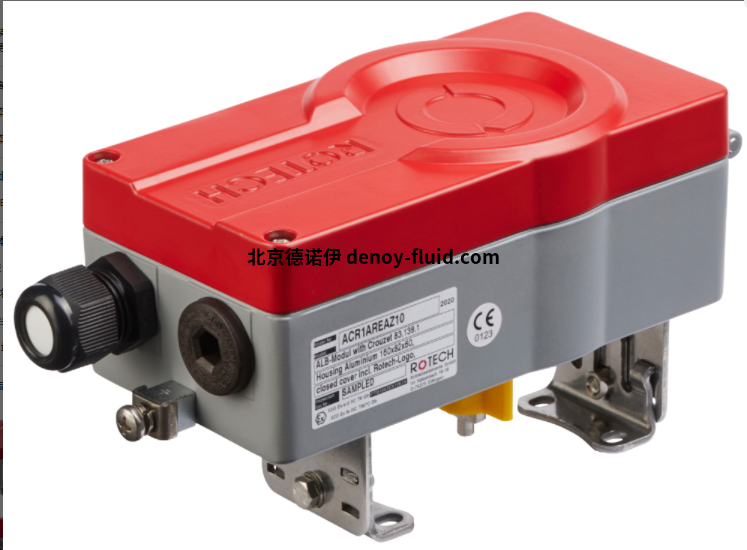

ROTECH 限位開關盒  ALB系列

描述

ALB-Box是COM-Box的一致進一步發展及其所有優點。防爆 Exe box 非常適合工廠建設的要求，并提供許多技術優勢。內部設計允許單獨設置兩個電路，這是一種經濟高效的解決方案，以前只能使用兩個外殼。

范圍廣泛的可用傳感器和電磁閥連接確保完美適應許多工業領域的不同應用。

技術規格

尺寸:160x62x60(不帶觀看球)、160x62x80(帶觀看球)

外殼:鋁，聚酯粉末涂層

防護等級:IP65(帶透氣膜)、IP67/IP68(不帶透氣膜)

特殊性

采用全新設計的一個外殼中的兩個電路

帶有鉸鏈和外加螺釘?shù)纳w子便干維修

高密封性，高刀口和發泡密封

防爆

根據內置的微動開關或傳感器，它可用于氣體防爆區1和2(2G 和 3G 類)，以及粉塵防爆區 21 和 22 (2D 和 3D 類)。對于粉塵 Ex-Zone21，需要具有更高安全性(Ex e)的外殼。

環境溫度范圍

低溫版本:最高低至 -50C

高溫版:最高 100C

證書和批準

EAC、IEC-EX、NEPSI、INMETRO、SIL2

產品變體

外殼蓋:封閉蓋，觀察窗(真玻璃)，顯示"OPEN + CLOSED"

軸:不銹鋼(1.4305)或塑料(POM)

電纜密封套數量:正面和側面各2個

端子:最多14 個端子塊，導線橫截面為1.5 mm 2
